Taglio automatico: Esempio 2

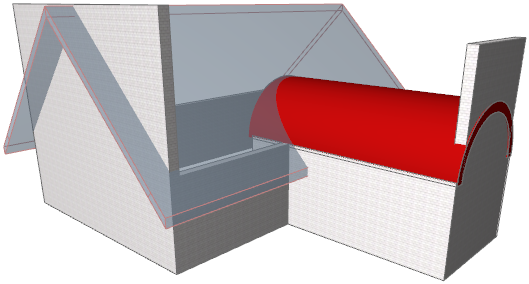

Si supponga di avere i seguenti muri e shell:

1. Selezionare tutti gli elementi visibili (copertura, shell, muri).

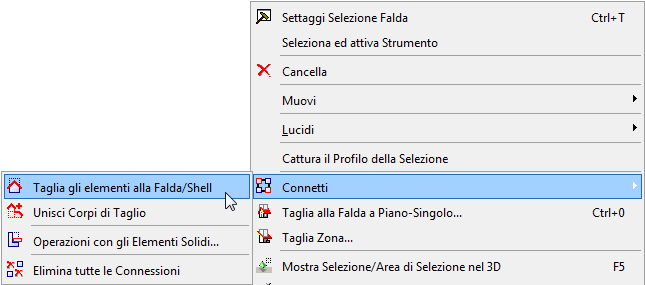

2. Dal menu contestuale, andare a Connetti e selezionare Taglia gli elementi alla Falda/Shell (disponibile anche nella barra degli strumenti Standard).

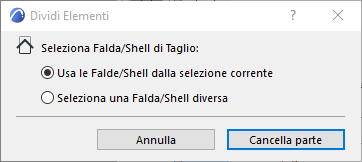

3. Nella finestra di dialogo che viene visualizzata, fare clic su Cancella parte.

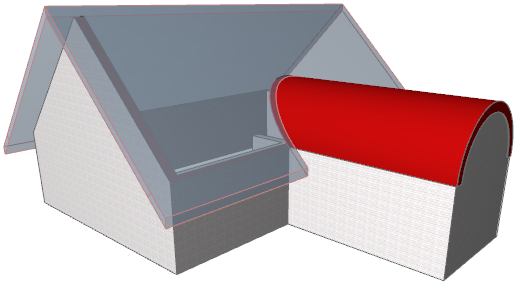

4. Osservare il risultato in 3D:





   Per un altro esempio di Taglio automatico, vedere Tetto a due falde con pianta a croce.
