Definire il Nome e l'Area di progettazione
Il primo passo è creare il nome di un Elemento di Libreria e disegnare la sua Area di progettazione sulla Pianta di pavimento.

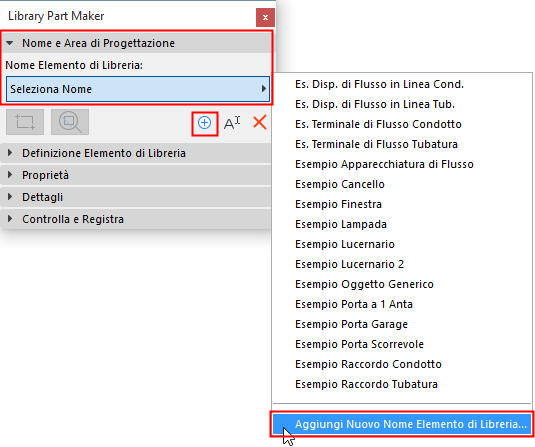

- Nella palette Library Part Maker, procedere in uno dei seguenti modi:

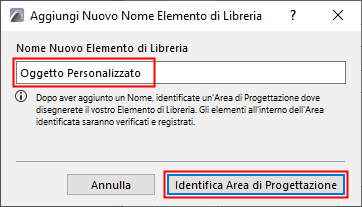

- Nella finestra di dialogo visualizzata, assegnare un nome.
- Fare clic su Contrassegna Area di progettazione.

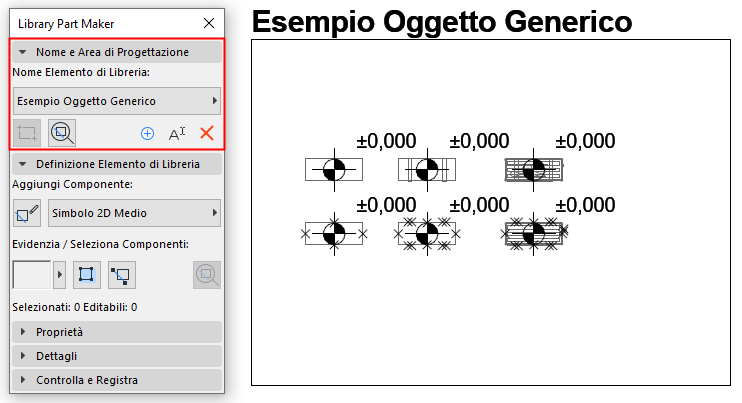

- Fare clic sulla Pianta per disegnare la cornice di un'Area di progettazione. Il nome viene visualizzato automaticamente accanto alla cornice.
È anche possibile creare nuove Aree di progettazione incollando un'Area di progettazione esistente (ad esempio in una matrice). Ogni copia riceve automaticamente un nuovo nome assegnato ed è elencata separatamente nel menu a comparsa della palette.
Che cos'è una Area di progettazione?
- L'Area di progettazione contiene gli elementi 2D e 3D (componenti) che costituiscono l'Elemento di Libreria. L'Area di progettazione raggruppa questi componenti e i loro attributi e conserva tutte le modifiche apportate lungo nel corso del tempo.
- L'Area di progettazione può essere aggiunta prima o dopo aver creato l'Elemento di Libreria corrente.
- La funzione Controlla e Registra considera il contenuto corrente dell'Area di progettazione quando si controlla la validità dell'elemento di libreria.
- La deselezione dell'Area di progettazione o di una delle sue parti non comporterà perdita di modifiche.
Vedere anche Adattare lo zoom a un'Area di progettazione.
Aggiungi nuova Area di progettazione
Se la cornice dell'Area di progettazione viene eliminata, il Nome dell'Elemento di libreria resta disponibile nella palette, ma non è possibile salvarlo: quando si eseguirà un controllo, verrà visualizzato un avviso.
Per disegnare una nuova area di progettazione, fare clic sull'icona Aggiungi Area di progettazione e disegnarla di nuovo.

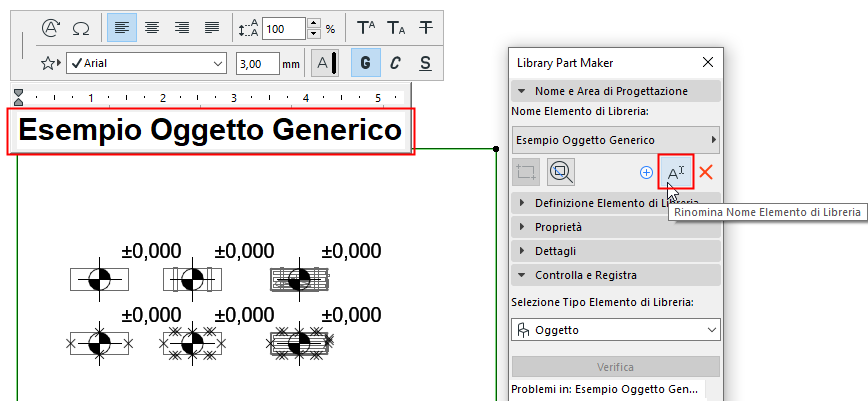

Rinomina Nome Elemento di Libreria
Procedere in uno dei seguenti modi:
