Esempi di filtri di ristrutturazione

I seguenti sono esempi di come i diversi filtri Ristrutturazione possono influire sulla visualizzazione del progetto.

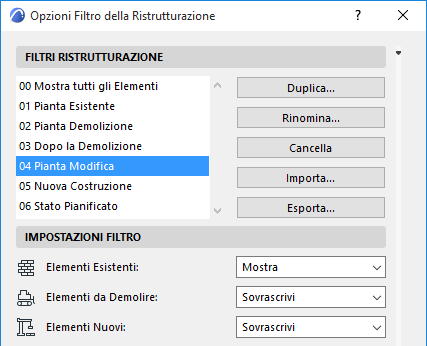

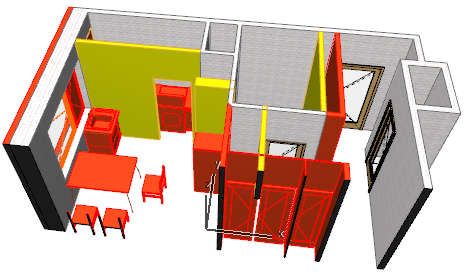

Modifica pianta: qui gli elementi esistenti vengono mostrati nella loro visualizzazione predefinita ("Mostra"), mentre i nuovi elementi e gli elementi da demolire sono evidenziati con le loro rispettive Sovrascritture Grafica (qui, in rosso e giallo).

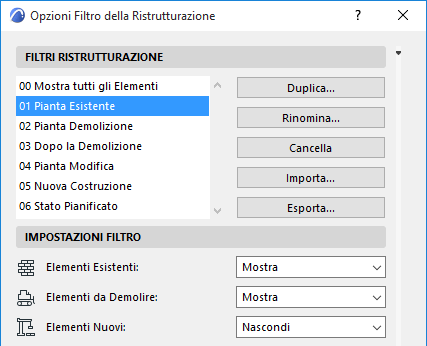

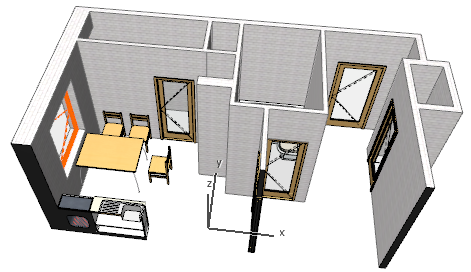

Piano esistente: in questo filtro, gli elementi "Nuovi" sono nascosti. Gli altri elementi (con lo stato "Esistente" o "Da demolire") sono tutti visualizzati con le rispettive impostazioni. In questo filtro Piano esistente, non si ottiene alcuna informazione visiva sui Piani di demolizione.

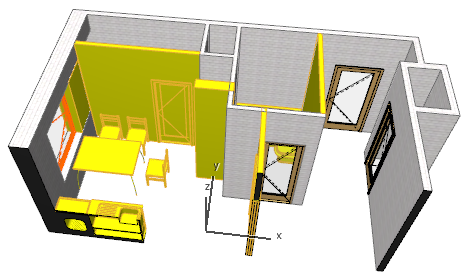

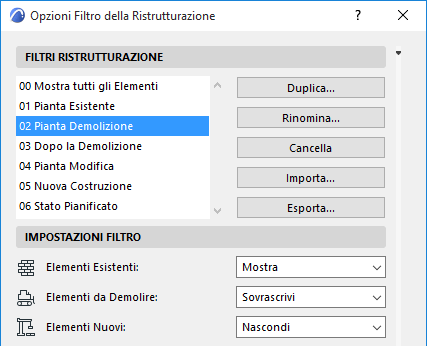

Piano di demolizione: qui, gli elementi con lo stato "Da demolire" sono visualizzati con Sovrascritture, in modo da vedere a colpo d'occhio ciò che deve essere demolito e ciò che deve rimanere. (Gli elementi "Nuovi" non si vedono affatto - l'impostazione dei Nuovi elementi è "Nascondi").

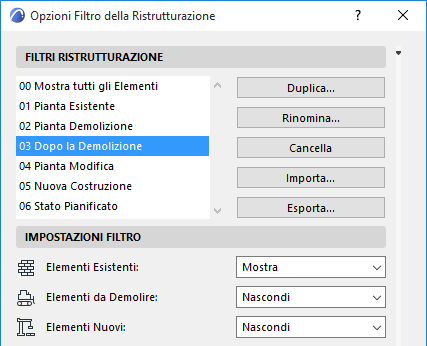

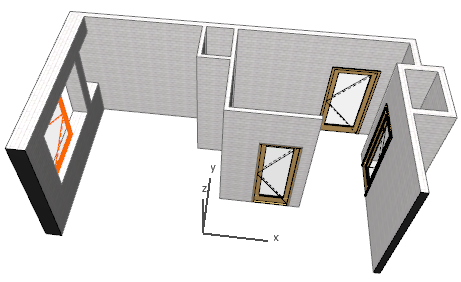

Dopo la demolizione: questo è uguale al filtro Piano di demolizione, ma gli elementi "da demolire" sono stati eliminati. Solo gli elementi esistenti vengono visualizzati.

Un modo di usare questo filtro è quello di contribuire a determinare la quantità totale di materiali nuovi e da demolire nel progetto.

Vedere Elencare quantità di materiale per i progetti di ristrutturazione.

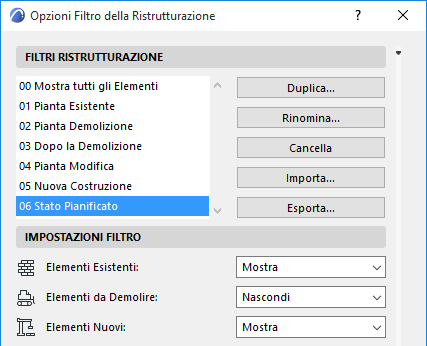

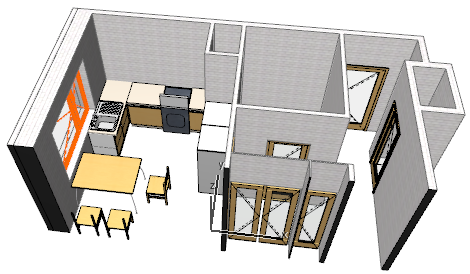

Stato previsto: questo filtro è usato per mostrare lo stato finale del progetto. I nuovi elementi e gli elementi esistenti sono tutti indicati con la loro visualizzazione predefinita ("Mostra"). Gli elementi demoliti non sono visualizzati affatto ("Nascondi").
