Superfici sezionate e Contorni (Impostazioni Elemento)
Pertinente per Muro, Solaio, Falda, Shell, Forma, Mesh, Trave, Pilastro.
Superfici sezionate
Impostare gli attributi visualizzati per le superfici sezionate sia in sezione sia sulla pianta.
- Per un elemento di base:
- Definire la linea e la penna
- Per un elemento di base, struttura composta o con profilo complesso:

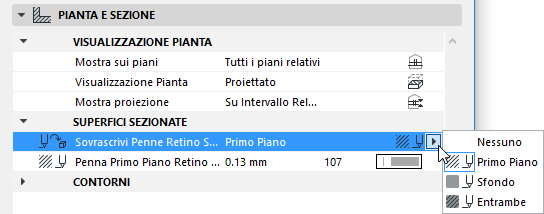

- Se necessario, sostituire le penne di primo piano/sfondo di questo elemento (definito per impostazione predefinita nel materiale da costruzione). Per farlo, scegliere Primo piano, Sfondo o Entrambi dal menu a comparsa Sovrascrivi penne retino sezione per accedere ai rispettivi controlli.
Usare queste impostazioni per definire le linee e i colori di penna ai profili elemento che ricadono al di sopra (Parte superiore) e/o al di sotto ((Non sezionato) del Piano di Taglio Pianta.
- Le linee della Parte superiore saranno visualizzate se il menu a comparsa Visualizzazione in pianta è impostato su "Proiettato con parte superiore" o "Tutto come parte superiore".
- Le linee Non sezionate saranno visualizzate se il menu a comparsa Visualizzazione in Pianta è impostato su “Proiettato” o “Solo contorni”.
