Editazione di Linee di Sezione/Alzato/Alzato Interno in Pianta
È possibile ridimensionare, scostare e interrompere tutti i tipi di linee di Sezione/Alzato sulla pianta:
- la principale linea di sezione e le eventuali linee di interruzione
- la linea di Dissolvenza distanti, se presente
- la linea limite (interruzione di profondità), se l'intervallo orizzontale della Sezione/Alzato è limitato

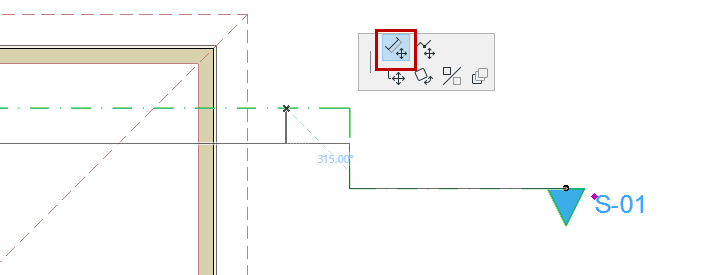

Scostare un Segmento di Linea di Sezione

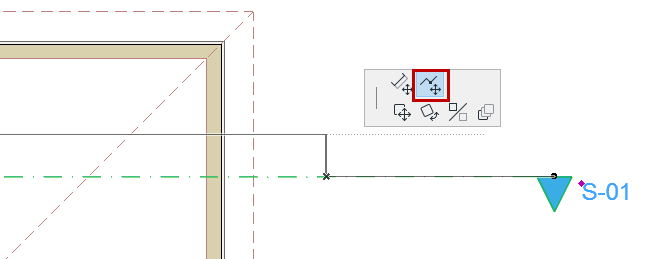

Interrompi e Scosta Linea

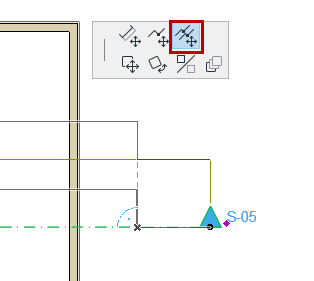

Interrompi Tutte le Linee di Sezione
Se nella sezione è visualizzata una linea di linea di limite e/o linea di Dissolvenza distanti, utilizzare il comando della pet palette Inserisci Interruzione su Tutte le Linee per interrompere e scostare tutte le linee contemporaneamente.

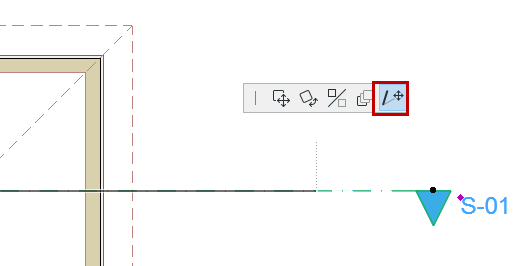

Ridimensiona Linea
- Selezionare la linea di Sezione.
- Fare clic su un'estremità della linea selezionata e spostarla.
- Dalla pet palette, scegliere Ridimensiona.
Nota: negli Alzati Interni, non è possibile ridimensionare le estremità della linea di AI, perché la sua lunghezza dipende dal Perimetro zona.Vedere Visualizzare e editare le linee marker alzato interno e intervallo marker.

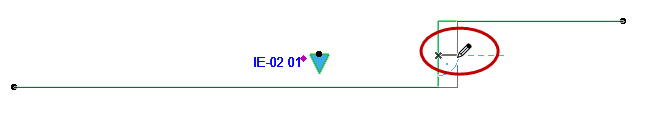

Rimuovi Interruzione
Per rimuovere un'interruzione nella linea, selezionare il segmento e procedere in uno dei seguenti modi:
- Utilizzare il comando Offset della pet palette per riallinearla con un'altra linea dello stesso tipo

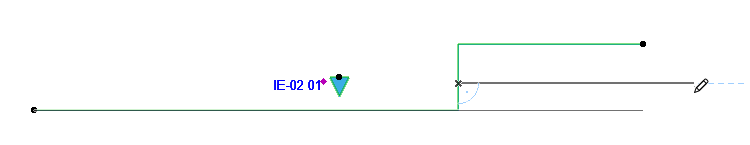

- Selezionare il bordo interrotto e trascinarlo fuori del limite orizzontale della Sezione/Prospetto
