Visualizzazione delle linee di intervallo dei marker
Dopo avere disegnato una linea o un poligono d'immissione con uno strumento tipo marker o lo strumento Modifica, queste linee d'immissione restano visualizzare sullo schermo quando si posiziona il Marker. Gli oggetti Intervallo Marker comprendono:
- Linea Alzato, Alzato Interno
- Linea limite Sezione/Alzato (per Sezioni e Alzati di profondità limitata)
- Linea distante (per Sezioni e Alzati che utilizzano Dissolvenza elementi distanti)
- Linee limite Alzati Interni
- Poligoni che definiscono Dettagli e Fogli di Lavoro basati su aree
- Poligoni definiti con lo Strumento Modifica
Questi oggetti Intervallo marker sono solo contenuti a schermo; e non sono mai presenti sulle stampe prodotte.
Si può scegliere di mostrare o nascondere gli oggetti intervallo del marker di tutti i tipi usando il commutatore Visualizza > Opzioni Visualizzazioni a Video > Intervallo Marker.

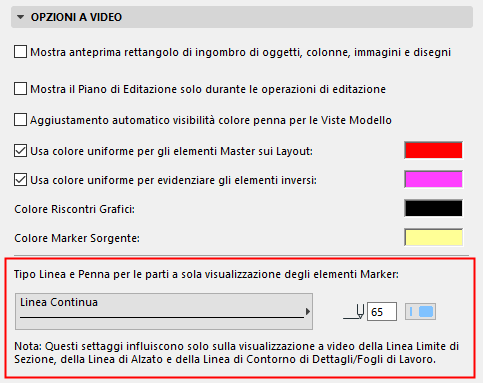

Per personalizzare il Tipo/Colore Linea di queste Linee Intervallo Marker, usare i comandi in Opzioni > Ambiente di Lavoro > Opzioni a Video.
