Visualizzazione Parziale Struttura
La funzione Visualizzazione Parziale Struttura consente di visualizzare elementi di costruzione in diversi modi a seconda di come si definiscono i componenti degli elementi.
Per esempio, nel collaborare con altri progettisti o con ingegneri, si può preferire di ignorare i muri non-portanti, e visualizzare/produrre solo i componenti portanti degli elementi complessi.
Per attivare l'Opzione Visualizzazione Parziale Struttura desiderata, utilizzare uno dei seguenti metodi:

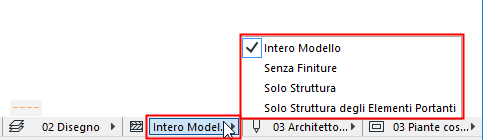

- Usare il menu a comparsa Visualizzazione Parziale della Struttura dalla Barra Opzioni Veloci alla base della finestra

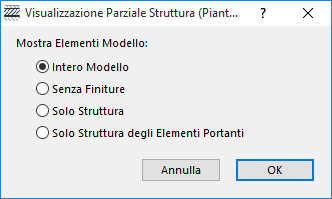

- Usare Documento > Visualizzazione Parziale Struttura per impostare queste preferenze; queste verranno applicate alla finestra corrente e possono essere salvate separatamente per ciascuna vista.
Usare le prime tre opzioni visualizzare o nascondere i componenti di elementi composti o complessi, e i rivestimenti dei pilastri, a seconda di come sono definiti questi componenti.
Vedere Come definire i Componenti quali "Nucleo strutturale" o "Rivestimento".

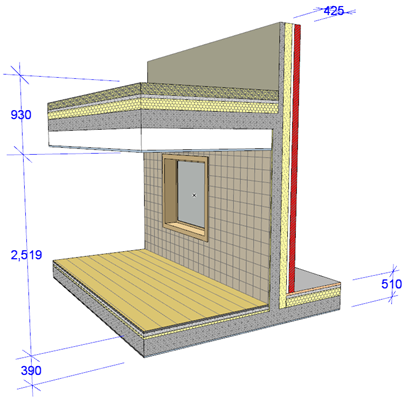

- Intero Modello: Questa è l'impostazione di default. Tutte le parti del modello sono visualizzate.

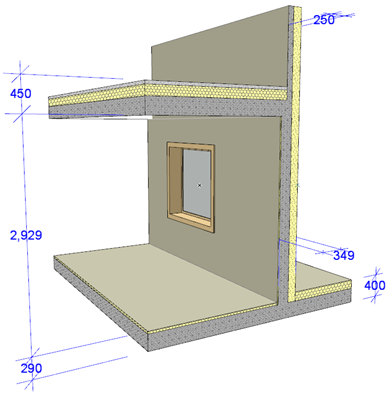

- Senza Finiture: il modello è visualizzato senza:

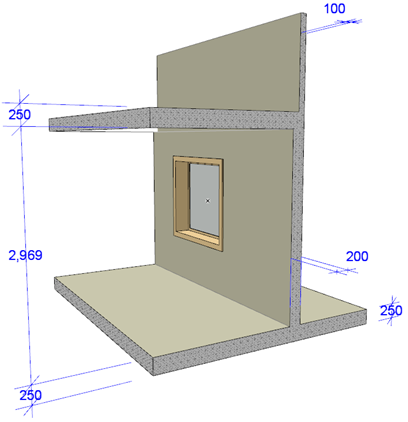

- Solo Struttura: visualizza soltanto le strutture definite come “Struttura” (applicabile alle strutture complesse composite e ai pilastri con rivestimento)
Vedere anche Quotare gli strati degli elementi con struttura composta/profilati automaticamente.
- Solo Struttura degli Elementi Portanti: la quarta opzione considera tutti gli elementi di costruzione (non soltanto quelli composti/complessi). Questa opzione nasconderà gli eventuali elementi che si è scelto di classificare come "non-portanti" o "non definiti".
L'opzione "Solo Struttura degli Elementi Portanti" ha tre effetti:
- Gli elementi classificati come "non-portanti" o "non definiti" saranno resi invisibili; tutti gli elementi classificati come "portanti" sono visualizzati.
- Le strutture portanti composte e complesse sono visualizzate solo con il loro nucleo
- I rivestimenti dei pilastri definiti come "Struttura" in Impostazioni pilastro saranno visualizzati insieme ai nuclei dei pilastri
