Abaco interattivo

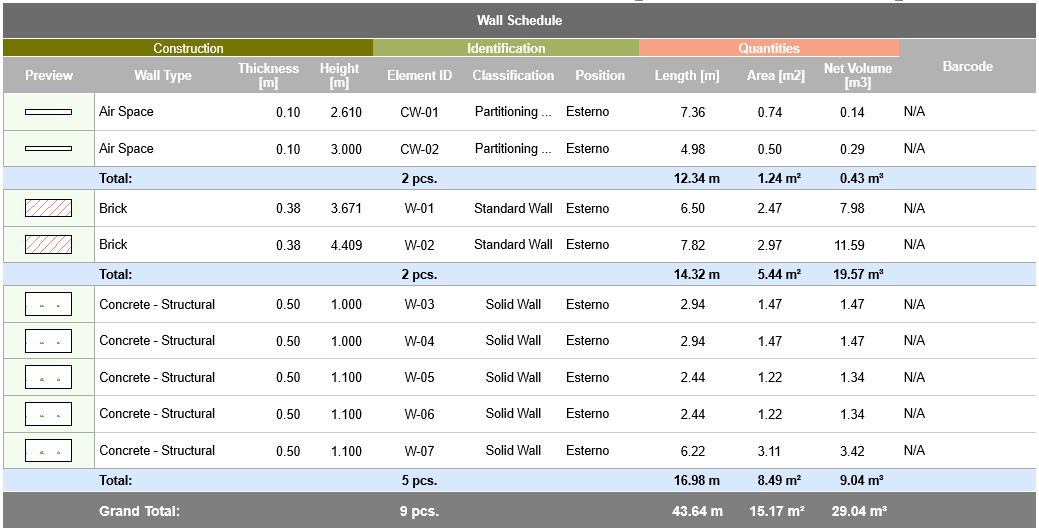

Utilizzare Abaco interattivo per generare abachi basati sul modello.

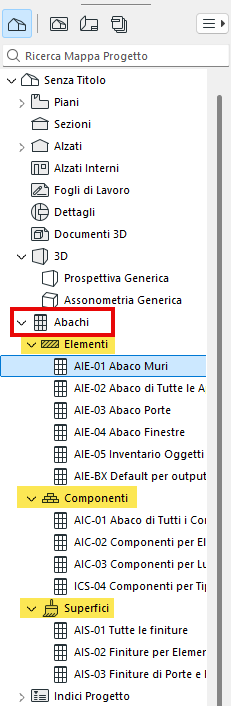

Gli Abachi interattivi sono punti di vista del progetto e sono elencati nel Navigatore.
- Liste elemento elencano parametri di elementi
- Liste componente elencano le informazioni relative a ciascun componente di un elemento composito, di un profilo o di un elemento di base
- Liste superfici elencano le superfici esterne degli elementi
È possibile:
- Editare i valori nei campi dell'abaco per aggiornare direttamente i parametri degli elementi del modello
- Salvare gli abachi come viste e inserirli sui layout
- Salvare gli abachi in vari altri formati di file: testo con tabulazioni, DWF, .xls e PDF (in Windows: anche .doc)
- Copiare e incollare l'abaco in qualsiasi finestra 2D (tipicamente un foglio di lavoro): in questo caso l'abaco diventa un oggetto 2D non interattivo
- Filtrare gli elementi, i componenti o le superfici da elencare, in base ai criteri
