Editazione di Polilinee

Unificazione di Elementi di Disegno in una Polilinea

Linee, Archi e Polilinee connesse possono essere trasformati in una singola Polilinea.

Selezionare tutti gli elementi da connettere.
Scegliere il comando Edita > Modifica > Unifica.

Gli attributi dell'ultimo elemento selezionato saranno applicati al set degli elementi unificati.

È possibile unificare le impostazioni dei contenuti selezionati e connessi con un singolo comando.

Nota: per unificare i contenuti che sono Raggruppati, è necessario prima sospendere i gruppi (Sospendi Gruppi).

Vedere anche Intersezione di due elementi.

Apri una Polilinea chiusa

Apertura di una polilinea chiusa per eliminazione di uno dei suoi segmenti:

Attiva Strumento Freccia.
Ctrl-clic (Cmd-clic) sul tratto di linea che si desidera cancellare.
Nota: usare lo stesso metodo per tagliare una polilinea con almeno 3 segmenti in due polilinee indipendenti.

Esplodere una PoliLinea

Selezionare la polilinea.
Usare Design > Esplodi nella Vista Corrente.
Le linee e gli archi risultanti sono raggruppati. Separarli se necessario.

Vedere anche Esplodi nella Vista Corrente.

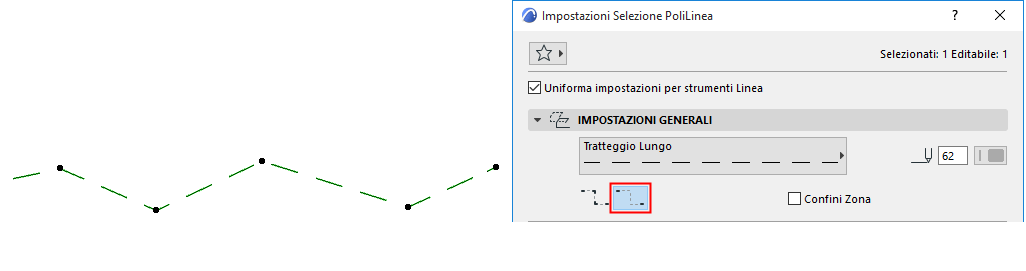

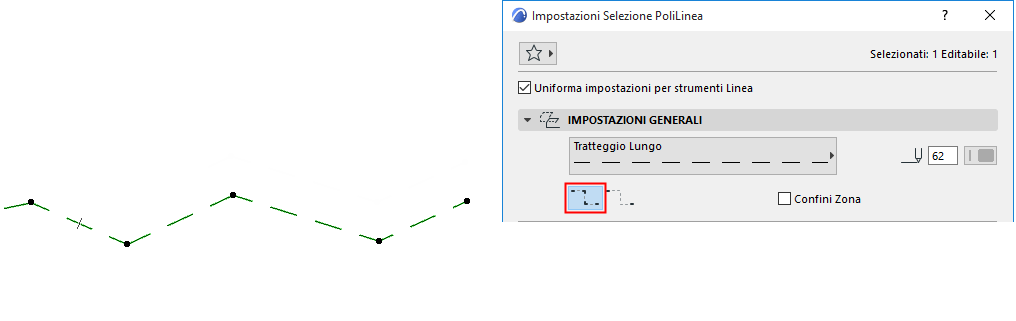

PoliLinee tratteggiate: per Segmento o Continue

Per le sole polilinee, se si utilizza un tipo di linea tratteggiata, scegliere una preferenza in Settaggi Polilinea per come gestire il motivo tratteggiato sui nodi della polilinea.
