Quote alzati

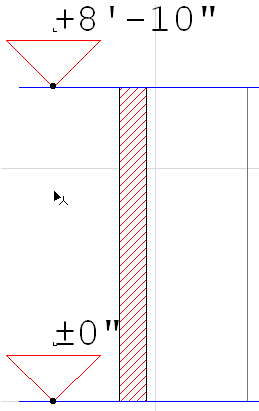

Quote Alzati, (uno dei metodi di costruzione dello strumento Quota Lineare) che visualizza i valori di altezza nelle viste Sezione/Alzato/AI e Documento 3D.


Nota: sulle finestre Pianta o Foglio di lavoro/Dettaglio, utilizzare Quote Altimetriche. Vedere Quote Altimetriche.

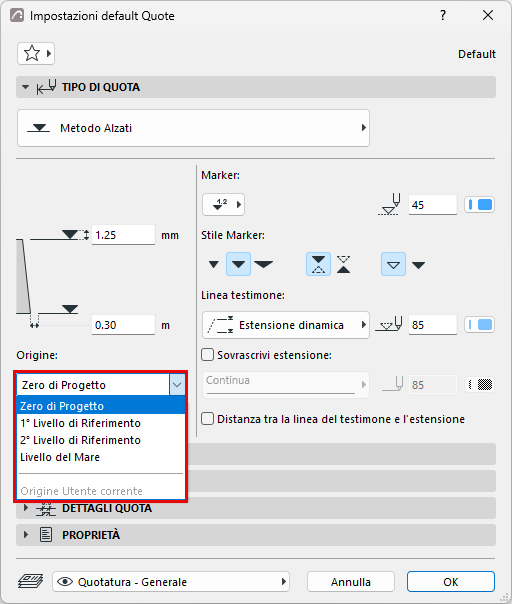

Le Quote Altimetriche sono calcolate in base all'Origine Quota, che può essere impostata secondo le necessità nelle Impostazioni Quote Altimetriche.


  • Zero di Progetto
  • Livello del mare (definito in Opzioni > Preferenze progetto > Livelli di riferimento)
  • Un Livello di Riferimento (definito in Opzioni > Preferenze Progetto > Livelli di Riferimento)
  • Origine utente corrente: questa opzione viene visualizzata solo quando si selezionano catene di Quote Alzati; essa indica che l’origine utente è stata modificata dopo il posizionamento della catena di quote e che tale catena non è stata aggiornata.

Posizionare una catena di quote altimetriche

  1. Attivare lo strumento Quote Lineari, con il metodo di costruzione Metodo Alzati.

  2. Nelle finestre Sezione/Alzato/AI o Documento 3D Sezione: fare clic sulla serie di punti in cui è necessario posizionare le Quote altimetriche.

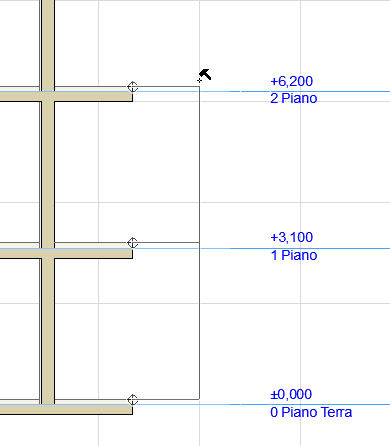

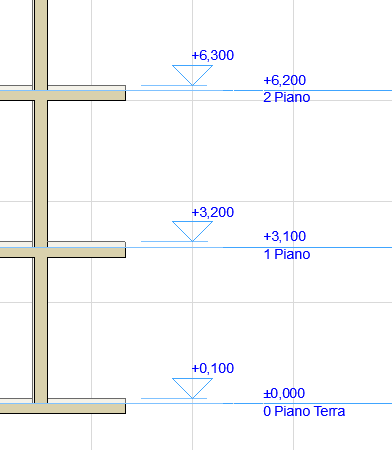

  3. Fare doppio clic (o fare clic su OK nella Barra di controllo) e utilizzare il cursore Martello per posizionare la catena.

    ElevDimHam.PNG     ElevDimPlaced.PNG

Nelle finestre Sezione/Alzato/AI, è possibile dimensionare tutte le Linee Livello Piano in un solo passo.

Vedere Pannello Livelli del Piano.

Selezionare Quote Alzati

Fare Maiusc+clic sull'asse invisibile della catena (dove il cursore si trasforma in simbolo Mercedes con Freccia).
