Etichettare Curtain Wall

Come per ogni altro elemento, è possibile etichettare un Curtain Wall o uno dei suoi membri visibili individualmente, in Pianta e in vista Sezione.

CWLabel1.png     CWLabelDone.png

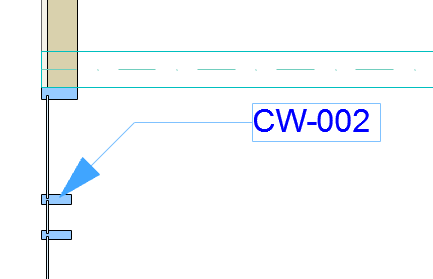

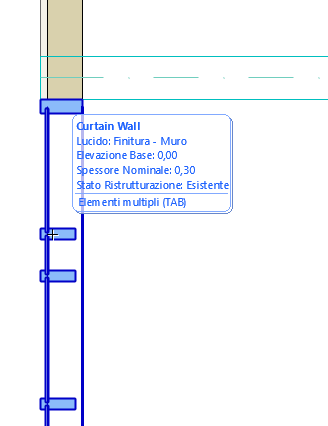

Curtain Wall con Etichetta ID

CWLabel2.png     FrameLabel.png

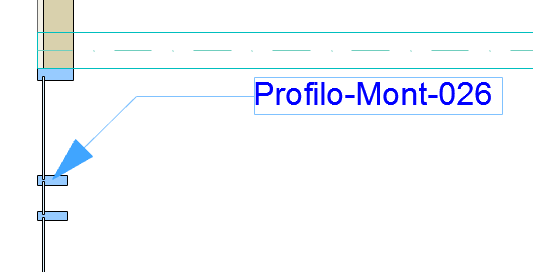

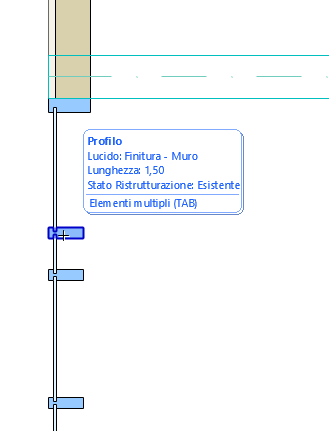

Profilo Curtain Wall con Etichetta ID

CWPanelLabelTypeSelect.png     CWPanelLabelType.png

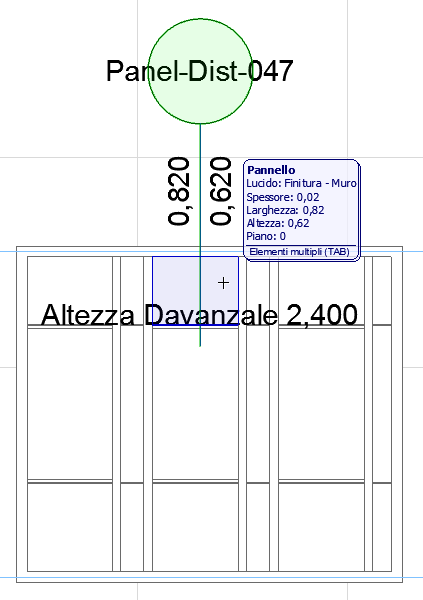

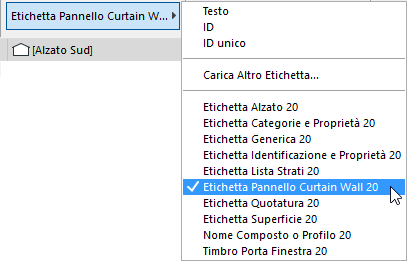

Etichetta Pannello Curtain Wall

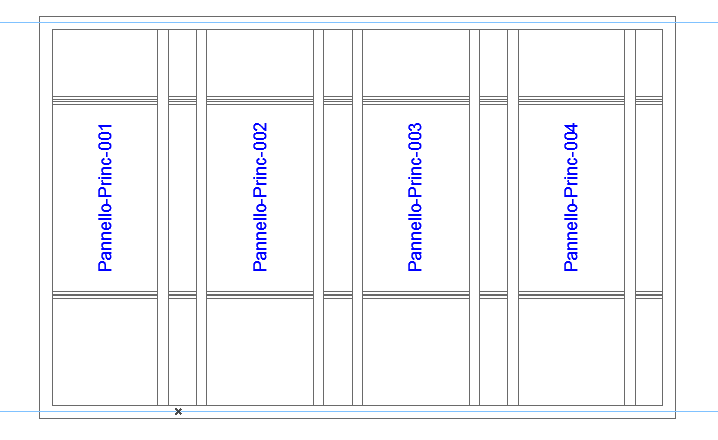

Etichetta tutti i Membri del Curtain Wall

Se sono richieste etichette su tutti gli elementi membri o su tutti i membri di una certa classe:

  1. Selezionare il Curtain Wall.

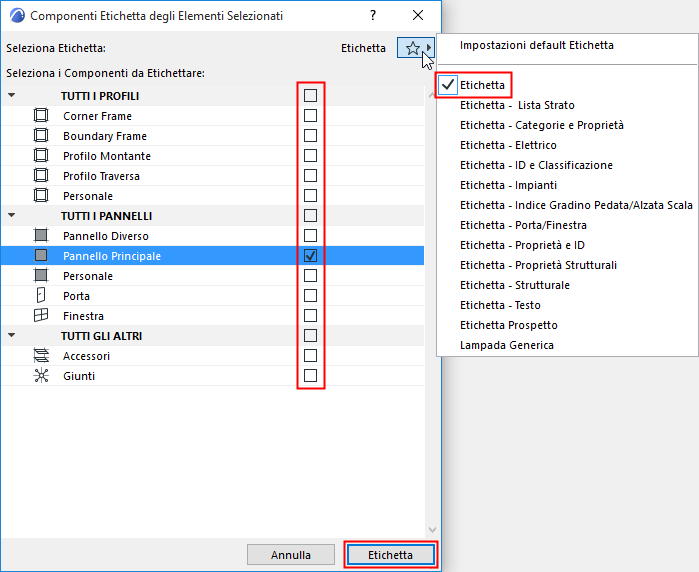

  2. Fare clic su Documento > Annotazione > Componenti Etichetta degli Elementi Selezionati per aprire la finestra di dialogo.
  3. Dal menu a comparsa, scegliere un Tipo Etichetta: l'Etichetta predefinita corrente o uno qualsiasi dei Preferiti Etichetta.
  4. Selezionare le caselle di tutti i tipi di componente cui si desidera applicare un'Etichetta. Le etichette saranno associative.

  5. Fare clic su Etichetta per posizionarla.
