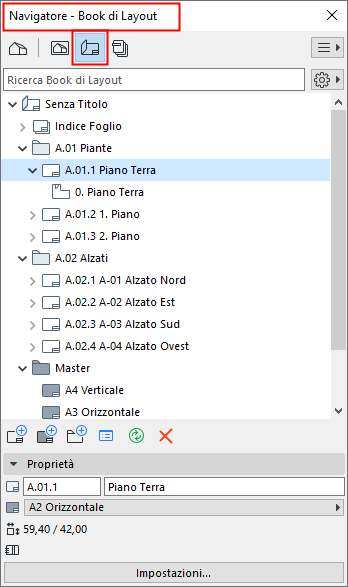

Navigatore - Book di Layout

Visualizzazione Elenco Book di Layout

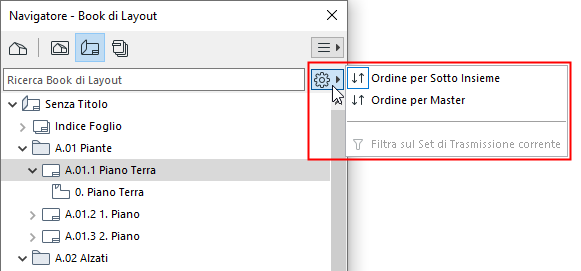

Usare il menu di scelta rapida Impostazioni per definire come elencare i contenuti del Book di Layout:

• Ordine per Sottoinsieme elenca i layout secondo i Sottoinsiemi: una logica liberamente definita. (La funzione primaria dei Sottoinsiemi è quella di consentire l'assegnazione di un sistema di numerazione personalizzato.) L'Albero mostra anche i nomi dei disegni che appartengono ai layout.

  Vedere Sottoinsiemi.

• Ordina per Master elenca i Layout secondo i loro Layout Master. I disegni non sono elencati.
• Filtra sul Set di Trasmissione corrente: attivare questo filtro per mostrare solo i Layout che sono stati aggiunti all'ultimo Set di Trasmissione.

  Vedere Gestione revisioni.

Spostamento dei contenuti del Book di Layout

Trascinare i contenuti per spostarli e riorganizzarlo nel Book di Layout.

• Creare sottoinsiemi gerarchici
• Muovere un Layout da un sottoinsieme all’altro
• Applicare un Layout Master a un Layout
• Spostare un disegno da un Layout ad un altro Layout.
  Nota: in tal caso, la distanza proporzionale del disegno dall’origine del Layout rimane immutata.
  Importante: le operazioni che interessano contenuti del Navigatore/Organizzatore (come il trascinamento tra le mappe del Navigatore, la cancellazione di contenuti da una mappa, o l'aggiunta di contenuti al Set di pubblicazione) non vengono aggiunte alla coda del comando Annulla, e non sono annullabili.

Impostazioni e comandi delle voci del Book di Layout

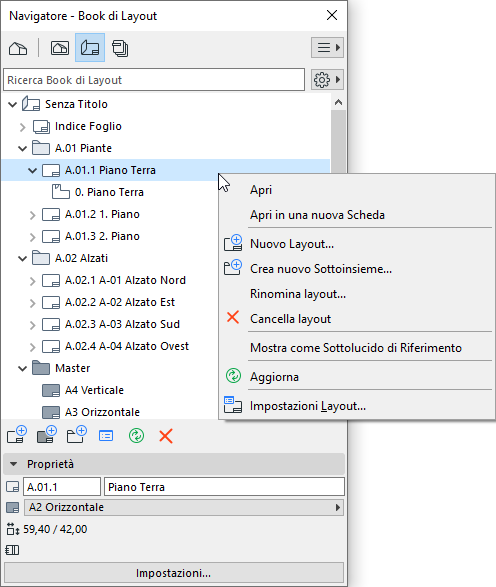

• Usare il menu contestuale della voce del Book di Layout selezionata





• Per qualsiasi contenuto selezionato, fare clic su Impostazioni nella parte inferiore del Book di Layout

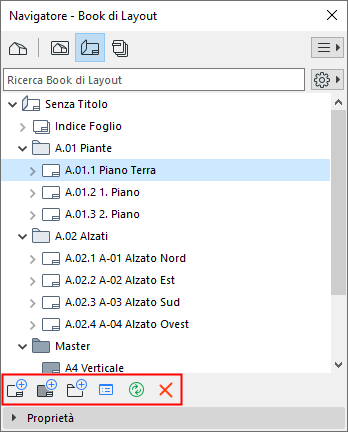

• Utilizzare i pulsanti dei comandi. Questi sono attivi a seconda del contenuto selezionato nel Book di Layout (Book di Layout, Sottoinsieme, Layout, Disegno, o Layout Master):





  • Nuovo Layout
  • Nuovo Layout Master
  • Nuovo Sottoinsieme
  • Impostazioni
  • Aggiorna: aggiorna il Disegno selezionato sul Layout selezionato.
  • Cancella voce selezionata
• Utilizzare i comandi del menu Documento > Book di Layout
  Nota: un altro modo di ottenere una panoramica dei Layout o Disegni nel progetto, o di ordinarli secondo determinati criteri, è la funzione Indice di Progetto.

  Vedere Indici Progetto.

Proprietà dei contenuti del Book di Layout

Selezionare un contenuto (Book di Layout, Sottoinsieme, Layout, Layout Master o Disegno) nel Book di Layout per visualizzare le sue Proprietà sotto.

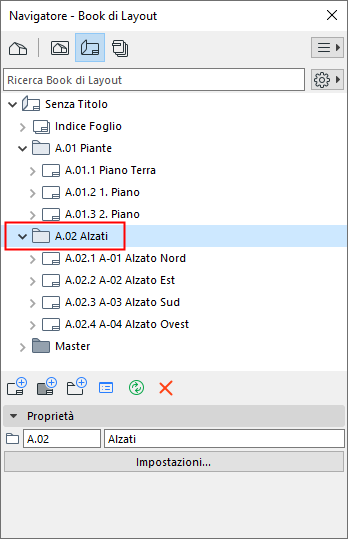

Sottoinsiemi

Un sottoinsieme è una cartella all'interno del Book di Layout. I Sottoinsiemi permettono di organizzare i layout con facilità e di definire per essi delle regole di numerazione.

Posizionare un Layout in un Sottoinsieme trascinandolo in posizione.

Per altre informazioni sugli ID, vedere ID di Disegni e Layout.

Quando si imposta il contenuto di un Set di Pubblicazione, è possibile aggiungere una scorciatoia a qualsiasi Sottoinsieme del Book di Layout: ciò significa che vengono creare delle voci del Set di Pubblicazione collegare alla cartella Sottoinsieme e al suo contenuto. Qualsiasi modifica del contenuto del Sottoinsieme nel Book di Layout sarà riportata anche nel contenuto della Set di Pubblicazione.

Vedere Aggiungi voci al Set di Pubblicazione.
