Informazioni sui Moduli Collegati
I moduli collegati consentono di inserire il contenuto di file esterni (sorgenti) nel file progetto attualmente aperto (ospite).

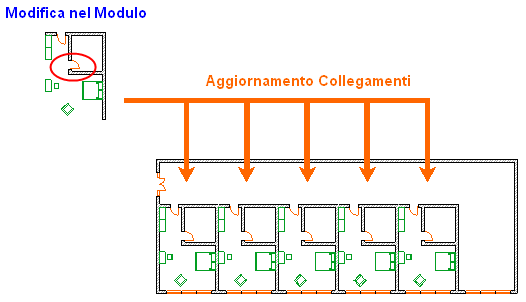

I Moduli Collegati possono essere usati, per esempio, per gestire le strutture ripetitive di edifici come alberghi o uffici con un grande numero di stanze identiche: se le stanze vengono posizionare come modulo collegato, è possibile modificare tutte le stanze con una sola operazione, semplicemente aggiornando il file sorgente del modulo. È inoltre possibile utilizzare le stesse strutture in più progetti.
Quando si aggiorna un modulo Collegato, è possibile attivare la finestra Confronto del Modello, che aiuta a visualizzare esattamente ciò che è cambiato in seguito all'aggiornamento.
Vedere Confrontare Modelli Archicad prima e dopo l'Aggiornamento di Collegamenti .
Quali file si possono inserire come Moduli?
Tipi di file Progetto:
- Progetto Individuale (.pln)
- un file del tipo di Modulo (.mod)
- un progetto Teamwork da un BIMcloud (della stessa versione del progetto ospite)
- Linee 2D (.2dl)
Altri tipi di file che possono essere inseriti come Moduli:
Caratteristiche dei Moduli Collegati
- I moduli sono memorizzati nel progetto ospite. Anche se il File Sorgente non è correntemente disponibile, il modulo è ancora presente e visibile. Tuttavia, il Modulo non può essere aggiornato fintanto che il file di origine cui esso rinvia non è disponibile.
- I parametri di posizionamento (ad es. Orientamento, Lucido Master, Opzioni di Progettazione) di ciascun Collegamento può essere diverso anche tra istanze che condividono lo stesso Modulo di origine.
- Il collegamento posizionato può essere modificato solo come un'entità. I suoi elementi non possono essere modificati fino a quando rimangono parte di un collegamento.
- Gli elementi che appartengono a un Collegamento selezionato hanno dei quadrati vuoti in corrispondenza dei loro hotspot. Se vengono selezionati più Moduli, i loro nodi di selezione assumono colori diversi per aiutare a riconoscerli.

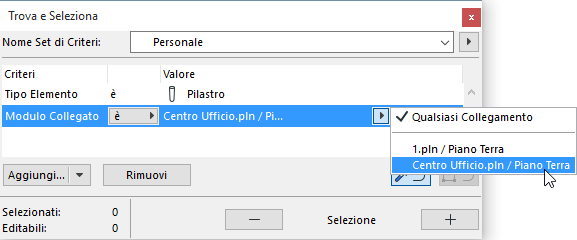

- È possibile utilizzare il comando Trova e Seleziona per localizzare gli elementi Modulo Collegato.
Attributi dei Moduli Collegati
-
Per i moduli basati su Archicad , vedere Gestione degli attributi durante le operazioni Incolla e Collegamento
- Gli attributi dei Moduli Collegati IFC vengono gestiti secondo il file template del Traduttore per Importazione utilizzato per posizionare il collegamento IFC. Vedere Collegamento File IFC.
- Gli attributi di Moduli Collegati basati su Rhino (impostazioni di layer e superficie) si impostano in Opzioni di importazione, quando si seleziona il modulo. Vedere Opzioni di importazione per il Modello 3D Rhino
Gli attributi importati con i collegamenti non vengono rimossi quando si eliminano i collegamenti.
Vedere anche Lucido Master per altre informazioni sui lucidi dei Moduli Collegati.
Elementi di libreria in Moduli Collegati
- Elementi di libreria collegati: l’inserimento di un modulo collegato non causa l’importazione degli Elementi di Libreria collegati. Accertarsi che gli Elementi di Libreria usati dalla sorgente siano disponibili anche per l'ospite procedendo in uno dei seguenti modi:
- Usare le stesse Librerie per la sorgente e per l'ospite
- Aggiungere le Librerie della sorgente alle librerie del file ospite

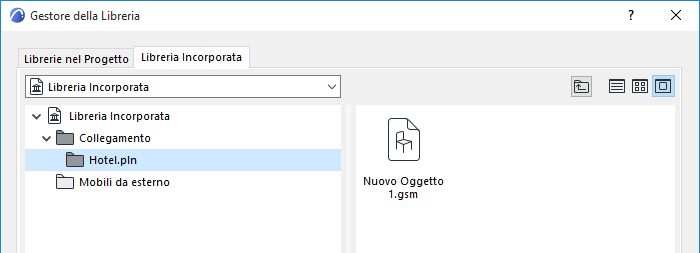

- Elementi di libreria incorporati: posizionando un Modulo collegato l'intera Libreria incorporata verrà aggiunta alla Libreria incorporata del file ospite. La Libreria incorporata così aggiunta è visibile nel Gestore della libreria, all'interno della cartella "Collegamenti" creata automaticamente nella Libreria incorporata del progetto corrente. In questa cartella, le sorgenti di collegamento sono elencate separatamente con tutti i rispettivi oggetti incorporati. Questi oggetti saranno aggiornati nel proprio progetto ospite se sono aggiornati nel progetto sorgente.
Importante: non si raccomanda di posizionare questi oggetti nel progetto separatamente. Questi oggetti saranno eliminati dalla Libreria incorporata se il modulo collegato viene rimosso dal progetto, o se tutte le istanze posizionate del modulo vengono eliminate. (Le eliminazioni si noteranno dopo la riapertura del file ospite.)
