Esempio: Controllo di Collisione dell'Altezza Libera

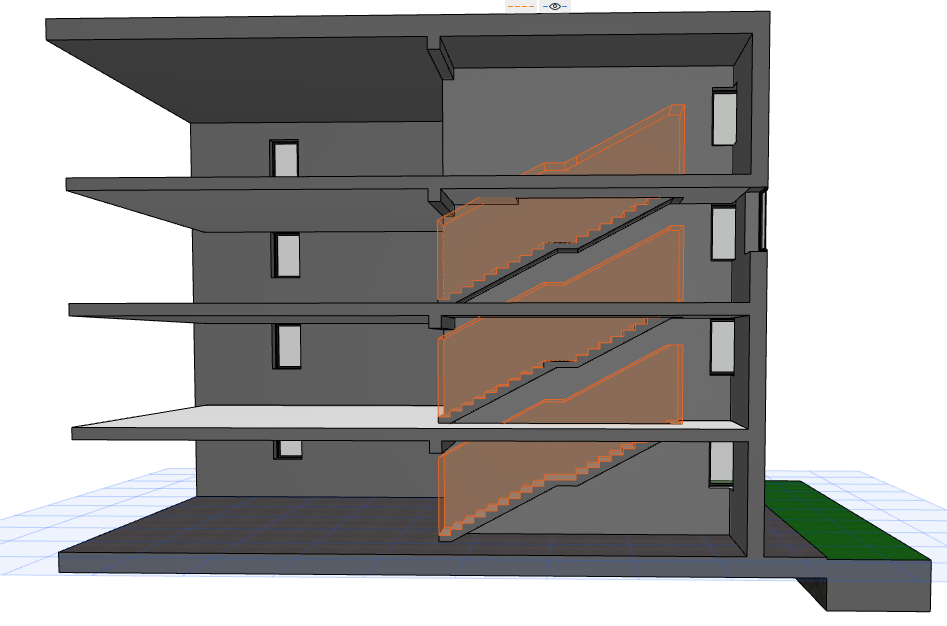

Controlleremo la collisione dell'Altezza libera in questa vista 3D del modello.

Nota: la visibilità dell'Altezza Libera si attiva in Documento > Vista Modello > Opzioni vista modello (Opzioni scala).

  1. Andare a Design > Controllo del Modello > Verifica Interferenze.

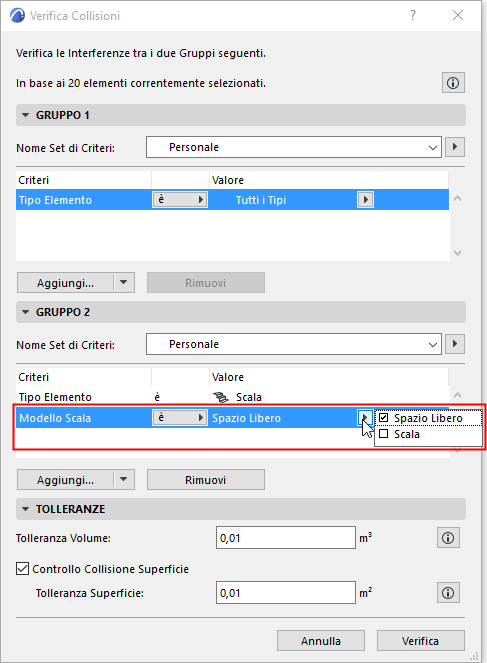

  2. Nella finestra di dialogo che viene visualizzata, definire i criteri di collisione.

    • Per il Gruppo 1: tutti gli Elementi 3D
    • Per il Gruppo 2: Scale, considerando la parte Altezza Libera del Modello Scala.
  3. Premere Controlla per avviare la Verifica Collisioni.
  4. Si apre il Resoconto Controllo del Modello con i risultati. Qui, è possibile visualizzare per ciascun risultato gli elementi correlati nel modello e creare Problematiche ove necessario.

    Vedere Resoconto Controllo del Modello.
