Confrontare due viste di un singolo progetto

Questo flusso di lavoro è consigliato, tra l'altro, per confrontare due punti di vista in un unico progetto Archicad. Ad esempio, per confrontare due diverse viste 3D della pianta planimetrica esistente con quella proposta.

1. Usare Design > Confronto del Modello.

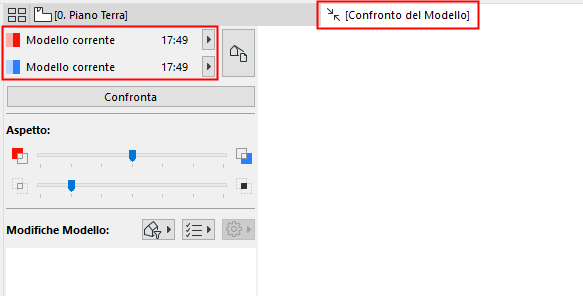

2. Dalla palette Confronto del Modello:

   Selezionare Modello corrente sia per il Modello 1 che per il Modello 2.





3. Fare clic sul pulsante Selettore Vista.

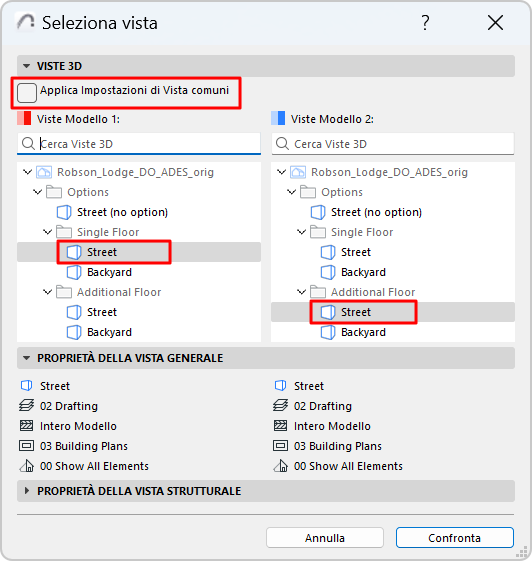

4. Dalla finestra di dialogo Seleziona Vista deselezionare "Applica Impostazioni Vista Comuni". Le viste 3D di ciascuna versione del modello sono ora elencate separatamente, una accanto all'altra.
5. Qui, scegliere "Sito esistente" (dal Modello 1) e "Sito proposto" (dal Modello 2). Queste sono due diverse viste dello stesso progetto.





   Vedere anche Seleziona Vista per il Confronto.

6. Fare clic su Confronta.
7. Controllare i risultati nella finestra Confronto del Modello.

   Esaminare la palette Confronto del Modello per vedere cosa è cambiato.

   Vedere Confronto del Modello: esaminare le modifiche.

8. Creare le Problematiche ove necessario.

   Vedere Crea Problematica dall'Elenco Modifiche di Confronto del Modello.
