Modifica di singoli segmenti e nodi - utilizzando la modalità Edit
Disponibile con Archicad Collaborate.
La modalità di Editazione consente di selezionare un singolo nodo o segmento di un elemento del Percorso e di modificarne i parametri.
Nota: è possibile eseguire alcune modifiche anche dalla pet palette: vedere Modifica Diametro del Segmento - con Pet Palette

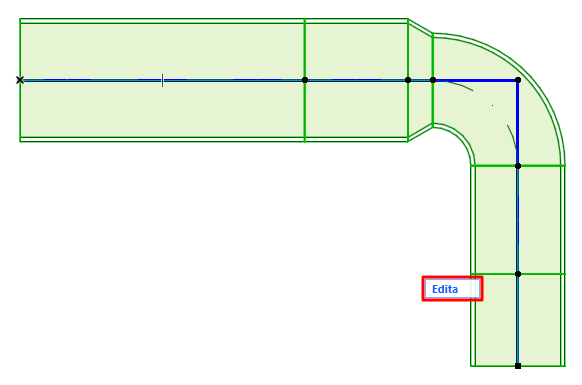

Accedere alla Modalità di Editazione
Selezionare un elemento Percorso e procedere in uno dei seguenti modi:

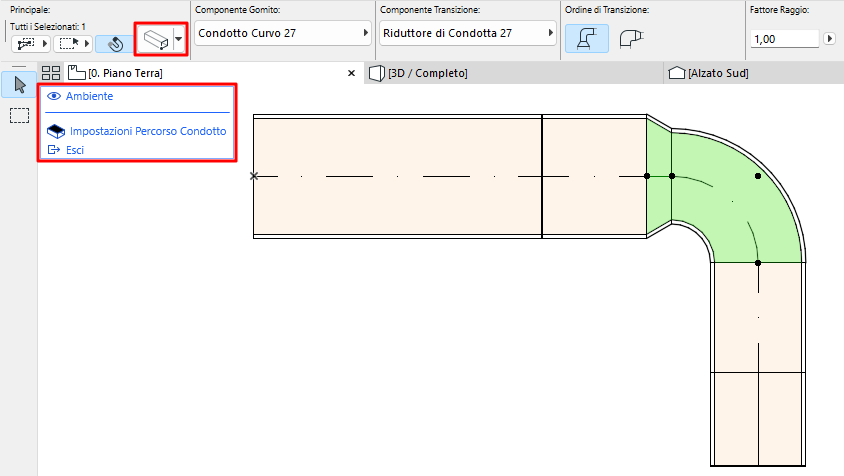

Uso della Modalità Editazione
Selezionare un qualsiasi sotto-elemento (nodo o segmento).
- La normale Palette Strumenti viene sostituita dai soli strumenti di selezione e una palette di visualizzazione.
- Dalla Palette Informazioni è possibile aprire una finestra di dialogo Impostazioni limitata che si applica solo al segmento o al nodo selezionato.
- Usare il commutatore Ambiente nella palette di visualizzazione per mostrare/nascondere il resto del modello di edificio (cioè tutto tranne il percorso selezionato). In modalità di Editazione non è possibile editare il resto del modello, ma solo i sottoelementi del Percorso selezionato.
- Dalla palette di visualizzazione, è disponibile la finestra di dialogo Impostazioni Percorso completa.

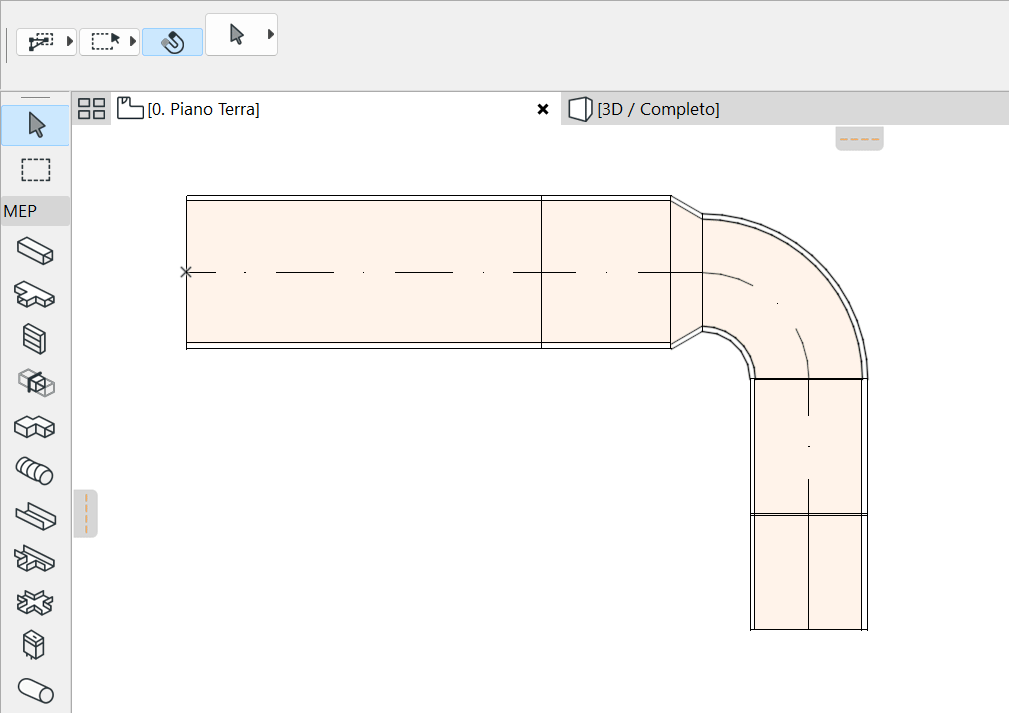

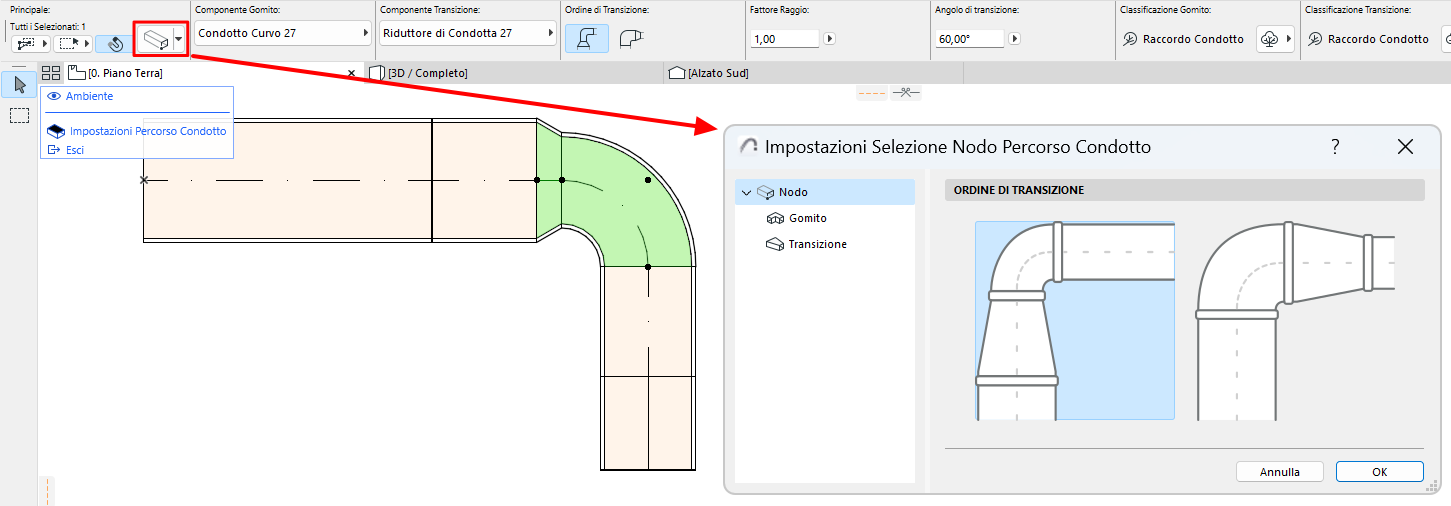

Ad esempio, modificare l'ordine di Transizione di un nodo selezionato:
Uscire dalla Modalità Editazione
Procedere in uno dei seguenti modi:
