Usare Opzioni > Ambiente di Lavoro > Applica Profilo > Profilo ingegneria MEP.
Nel profilo MEP:

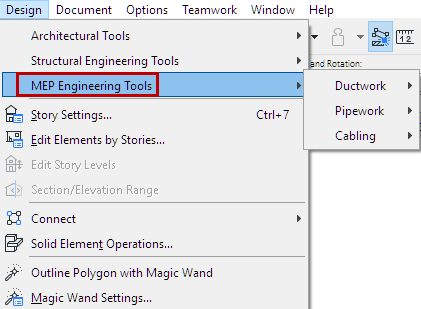

La barra strumenti visualizza gli strumenti MEP (disponibili anche nel menu Design > Strumenti Impiantistica MEP)
La barra MEP fornisce scorciatoie per i comandi MEP usati più di frequente
Strumenti MEP e comandi
Figura 1. Barra Strumenti MEP
Opzioni a Video per la Modellazione MEP

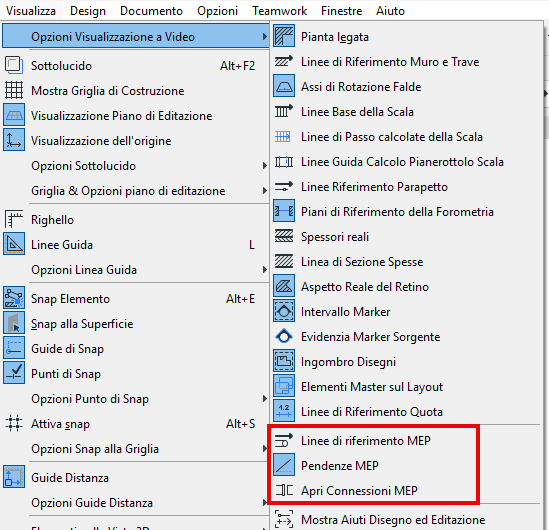

In Visualizza > Opzioni Visualizzazione a Video: attivare i commutatori di visualizzazione per essere di aiuto nella creazione di un modello MEP accurato:
Linee di riferimento MEP
Pendenze MEP
Apri Connessioni MEP
Gli stessi comandi sono disponibili anche dalla barra Strumenti MEP:
Visualizzare il progetto MEP in un modello architettonico trasparente
È possibile mostrare il modello architettonico come trasparente durante la modellazione dei sistemi MEP. Ciò rende più semplice e rapido il tracciamento e il coordinamento, senza perdere di vista il contesto architettonico.
Utilizzare la Combinazione di Sovrascrittura Grafica "Architettura trasparente". Con le Regole Sovrascrittura Grafica, è possibile impostare la trasparenza desiderata per ciascun elemento architettonico.
