Dati idronici (riscaldamento, raffreddamento)

Dopo aver modellato il proprio impianto di riscaldamento o di raffreddamento, è possibile definire i relativi input per il calcolo. I criteri di progettazione vengono impostati nelle impostazioni del dispositivo, mentre i dati di sistema più generali, come le temperature di mandata e ritorno per riscaldamento o raffreddamento, vengono definiti nella finestra di dialogo Impostazioni del sistema idronico.

1. Creare un sistema idronico utilizzando elementi e attrezzature per le tubazioni

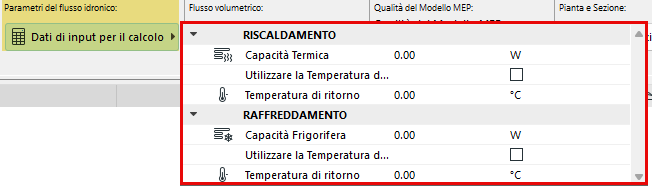

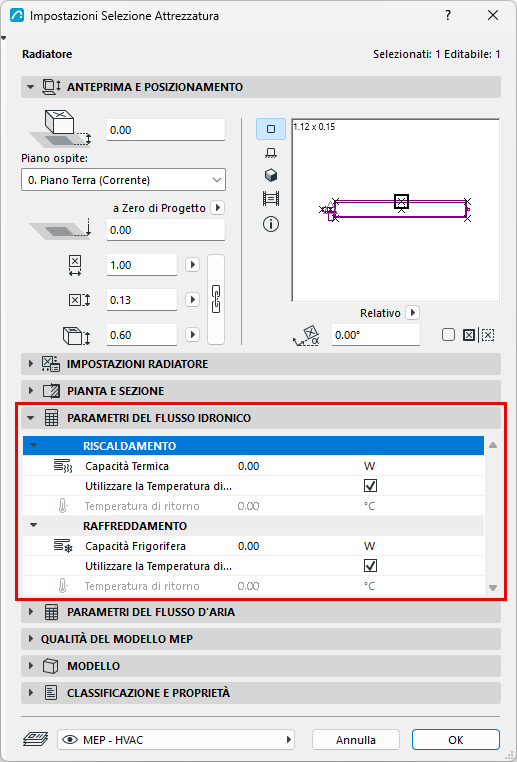

2. Immettere i valori di riscaldamento e raffreddamento per i singoli dispositivi idronici, nelle rispettive finestre di dialogo delle impostazioni o nella Palette Informazioni:

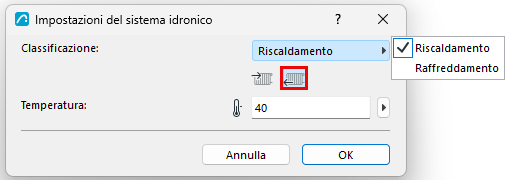

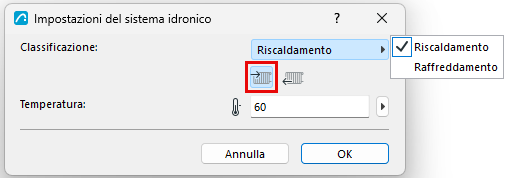

3. In Impostazioni del sistema idronico: definire i requisiti di temperatura (ad es. per la mandata e il ritorno):
   • Aprire Impostazioni sistema idronico dalla barra degli strumenti MEP o dal menu contestuale di qualsiasi segmento idronico.



4. Aggiungere il sistema idronico al Browser del sistema MEP (vedere Aggiungere il sistema MEP al Browser del sistema MEP)

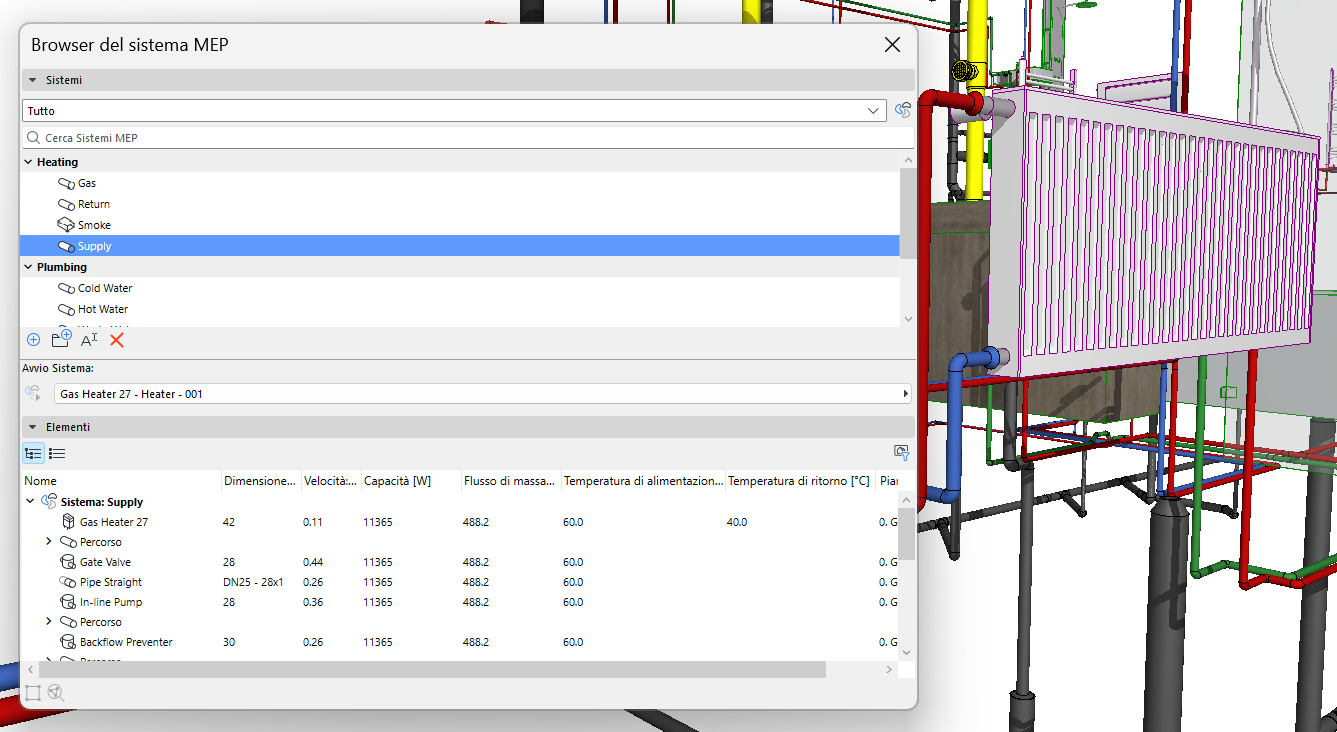

   Il Browser del Sistema MEP visualizza i dati rilevanti per ciascun elemento: Capacità, Temperature di mandata e di ritorno, Portata massica, velocità.





   • Le capacità vengono aggiunte fino al punto di partenza del sistema
   • La portata massima, la velocità e la temperatura di ritorno vengono calcolate per i percorsi e i segmenti
   • Questi dati dipendono dalle dimensioni dell'elemento e dai dati di capacità e temperatura inseriti per gli elementi idronici
5. Ottimizzare le dimensioni della Tubazione: in base ai dati mostrati nel Browser del Sistema MEP, utilizzare l’Ottimizzatore Idronico per regolare le dimensioni come necessario.

È possibile visualizzare questi dati per tutte le parti del sistema utilizzando etichette e liste.
