Ottimizzatore Dimensione Condotto

L'ottimizzatore delle dimensioni dei condotti modifica le dimensioni dei condotti secondo le necessità, in base ai limiti e alle preferenze dimensionali definiti dall'utente.

Utilizzare questa finestra di dialogo dopo aver definito i sistemi e controllato i calcoli nel Browser del Sistema MEP.

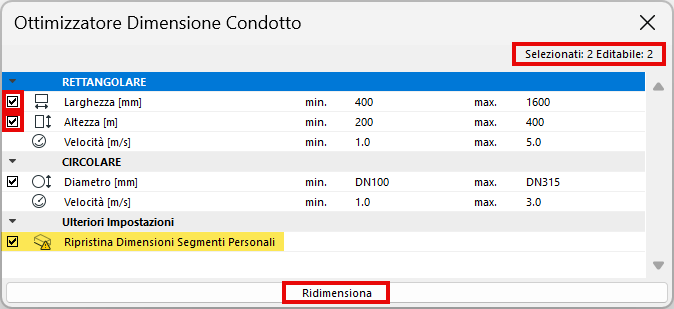

1. Aprire Ottimizzatore delle dimensioni dei condotti dalla barra degli strumenti MEP o dalla finestra > Palette





2. Selezionare uno o più percorsi dei condotti da ridimensionare. La finestra di dialogo indica il numero di elementi selezionati e modificabili.
   Nota: un percorso può essere non modificabile se il suo layer o elemento è bloccato.





3. Selezionare i tipi di quota che si desidera ridimensionare (larghezza e/o altezza rettangolare, diametro circolare).
4. Verificare anche se includere segmenti personalizzati nell'operazione di ridimensionamento.
5. Deselezionare le quote che si vogliono lasciare invariate. Ad esempio, per lasciare invariati i condotti circolari, deselezionare il diametro circolare.
6. Definire l'intervallo di valori per la forma e la velocità in base ai requisiti specifici per i valori minimi e massimi.
   Nota: per impostare un valore fisso invece di un intervallo, inserire valori identici per min. e max.
7. Fare clic su Ridimensiona.

• Controllate i risultati del feedback: se dice che non è stato ridimensionato nulla, allora i percorsi rientrano già nei limiti impostati dall'Ottimizzatore delle dimensioni dei condotti
• Se il pulsante Ridimensiona è grigio, non ci sono percorsi selezionati o modificabili
