Controllo del Modello MEP per la ventilazione delle zone

Nota: le funzioni di Calcolo per MEP Designer sono disponibili solo con le licenze cloud.

In un modello MEP, è possibile definire i requisiti di ventilazione per zona. Quindi utilizzare i controlli integrati per garantire che gli elementi MEP (terminali o dispositivi) forniscano il Flusso d'Aria di mandata e di scarico richiesto.

Passo 1: Impostaza le zone con i parametri di ventilazione

Creare le zone necessarie nel modello.

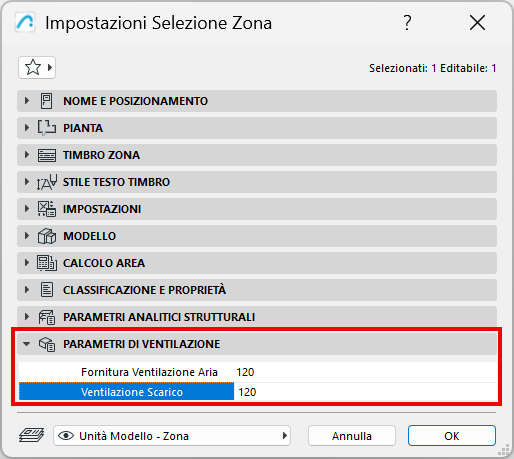

In Impostazioni Zona, immettere i valori dei parametri di Mandata aria di ventilazione e di Scarico aria di ventilazione:



Passo 2: Impostare i terminali o i dispositivi con i parametri di flusso volumetrico

  1. Modellare l'impianto HVAC, compresi terminali e dispositivi.

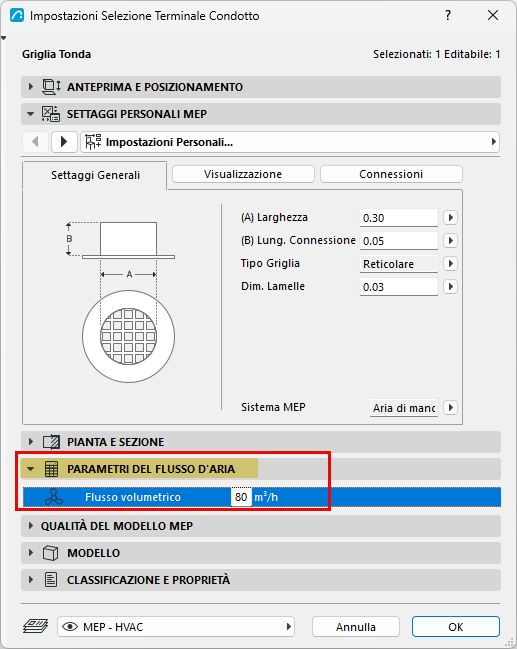

  2. Per ciascun terminale o dispositivo, immettere i dati del flusso volumetrico nel pannello Parametri Flusso d'Aria della finestra di dialogo Settaggi.


Passo 3: Defininisci il sistema di controllo della qualità

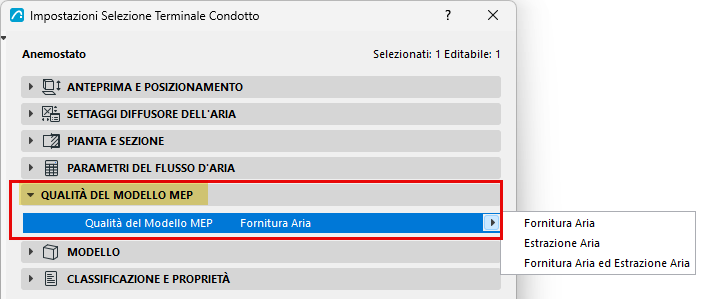

Nel pannello Qualità del Modello MEP:

Scegliere Fornitura Aria, Estrazione Aria o entrambi per definire questi dati ai fini del controllo di Qualità del Modello MEP. (Ciò è necessario perché il Sistema MEP dell'elemento, assegnato altrove, è un attributo di progetto cui potrebbe essere assegnato un nuovo nome in qualsiasi momento.)



Passo 4: Esegui il controllo di qualità del modello MEP

Eseguire un controllo per verificare che il terminale/dispositivo posizionato nel modello soddisfi i parametri delle zone per una ventilazione adeguata. Il controllo prenderà in considerazione qualsiasi terminale/dispositivo parzialmente o completamente posizionato all'interno di una zona.

  1. Nella finestra 3D/Pianta/Sezione:
    • Aprire Design > Controllo del modello > Qualità del modello MEP (o lo stesso comando dalla barra degli strumenti MEP)
  2. Selezionare quali parametri (Mandata aria, Scarico aria o entrambi) si vogliono verificare nelle zone.
  3. Fare clic su Controlla.

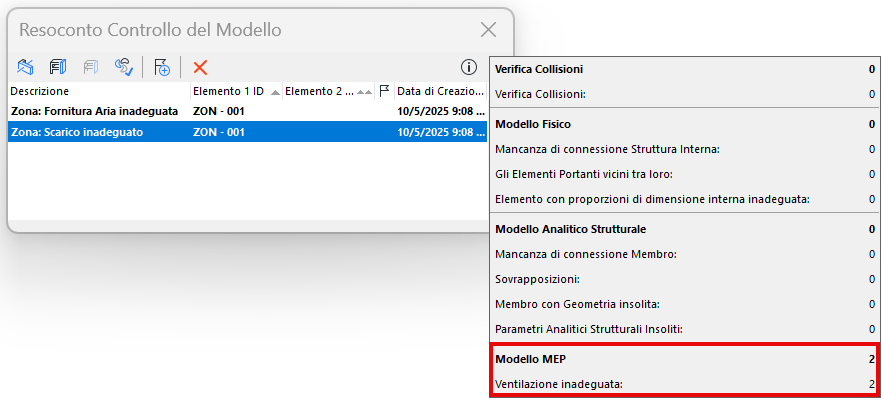

Il Resoconto del Controllo del Modello elenca le zone i cui parametri di ventilazione non sono soddisfatti. Visualizzare gli elementi correlati nel modello e creare Problematiche ove necessario.



Argomenti correlati:

Crea Problematica da Resoconto di Controllo del Modello

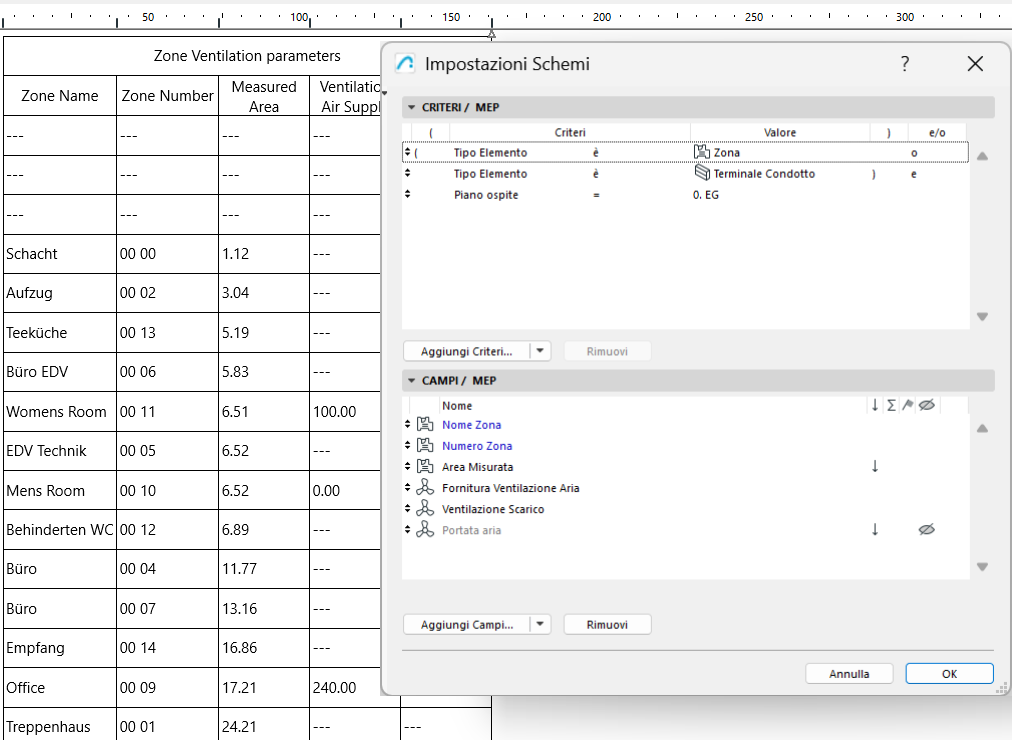

Creare una tabella delle zone con i requisiti di ventilazione di ciascuna

È inoltre possibile elencare le zone, i relativi requisiti di ventilazione e il flusso volumetrico dei terminali e dispositivi pertinenti nell'Abaco interattivo.

Controllare e modificare i valori direttamente nell'Abaco, se necessario.
