Usare le lunghezze individuali di tubi e condotti
Disponibile con Archicad Collaborate.
Quando la modellazione è in corso, talvolta si preferisce visualizzare i percorsi come un unico elemento lungo per ottenere una vista del modello più pulita. Tuttavia, ai fini della documentazione, può essere più utile vedere ed estrarre le lunghezze effettive dei singoli segmenti di percorso.

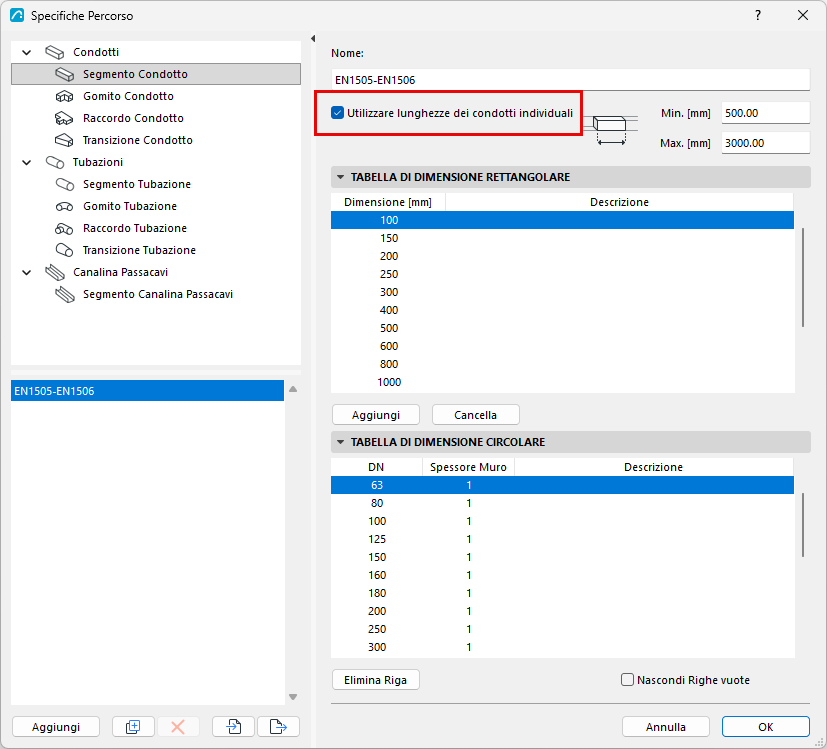

Per impostare questa opzione, aprire Specifiche Percorso.
Per segmenti di tubi o condotti o passacavi:
- Selezionare "Usa lunghezze individuali"
- Immettere le lunghezze minime e massime per riflettere le specifiche di lunghezza del produttore (ad esempio, per il tipo di condotto)

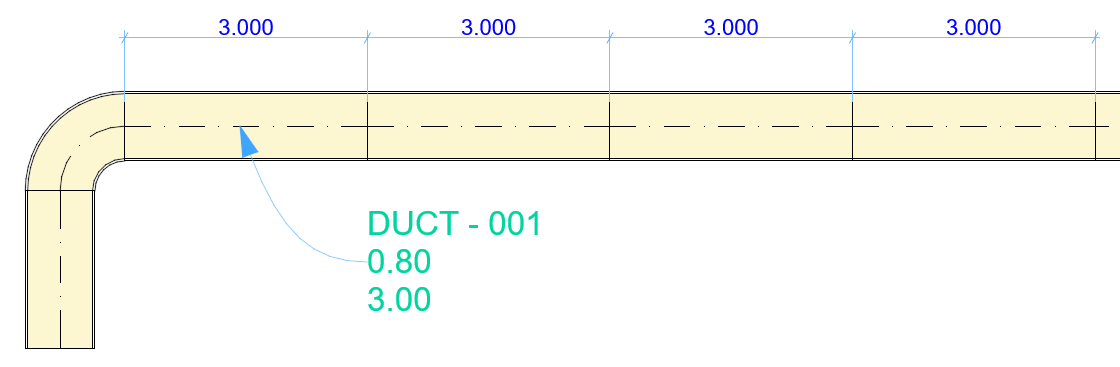

Ora il modello visualizza la lunghezza di ciascun segmento in base alle specifiche del percorso. Questo dato viene mostrato anche per il segmento selezionato nelle Impostazioni Selezione Percorso.

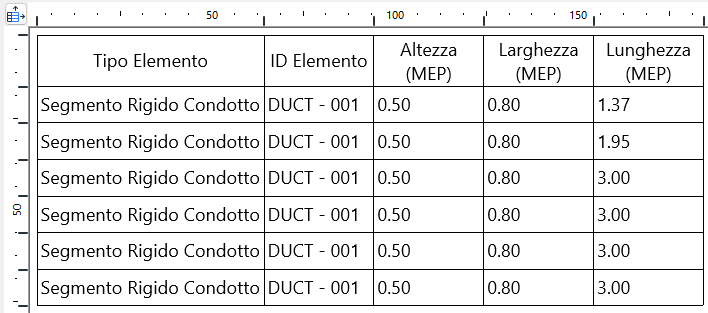

È possibile etichettare ogni segmento separatamente ed elencarli tutti nell'Abaco interattivo.

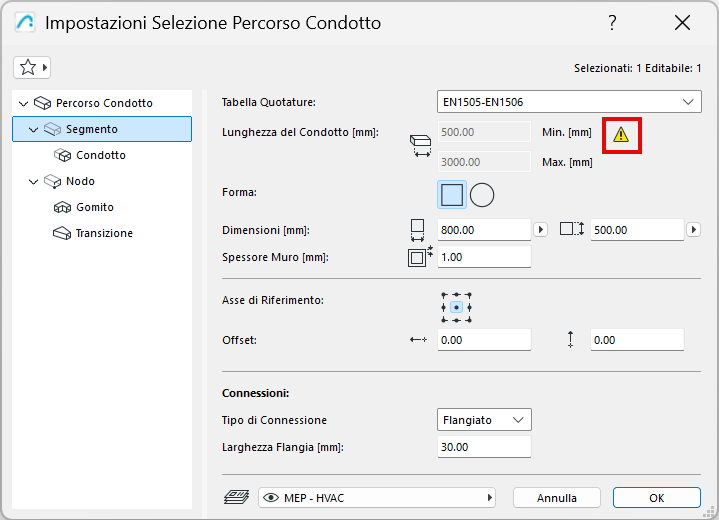

Con l'opzione "Usa lunghezze individuali" attivata, è ancora possibile modellare qualsiasi geometria di percorso, ma se vengono creati segmenti troppo corti, in Impostazioni Percorso vengono visualizzati degli avvisi:
Ottimizzazione della lunghezza dei segmenti: regolazioni automatiche
Per quanto possibile, il programma ottimizzerà automaticamente le lunghezze dei segmenti ovunque necessario. Se il segmento di percorso include una lunghezza "residua" che rientra nell'intervallo minimo/massimo, come definito nelle Specifiche Percorso: questa viene semplicemente aggiunta al percorso.

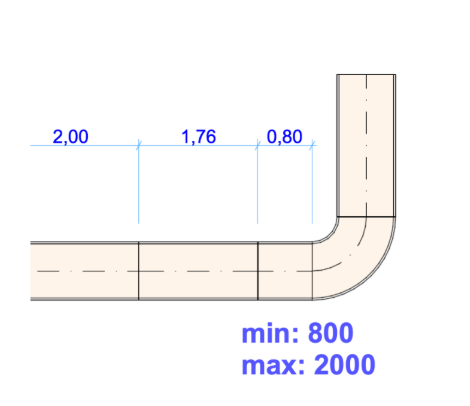

Se la lunghezza "residua" è inferiore alla lunghezza minima, viene automaticamente allungata fino alla lunghezza minima. Questo allungamento aggiunto viene poi sottratto dalla (lunghezza originale della) parte precedente.
