Diramazioni e derivazioni
Disponibile con Archicad Collaborate.
Costruire il percorso MEP in modo intuitivo: selezionare uno strumento MEP, quindi fare clic sul percorso esistente per aggiungere nuove derivazioni, derivazioni, ecc.
Vedere anche Modificare graficamente un Percorso.

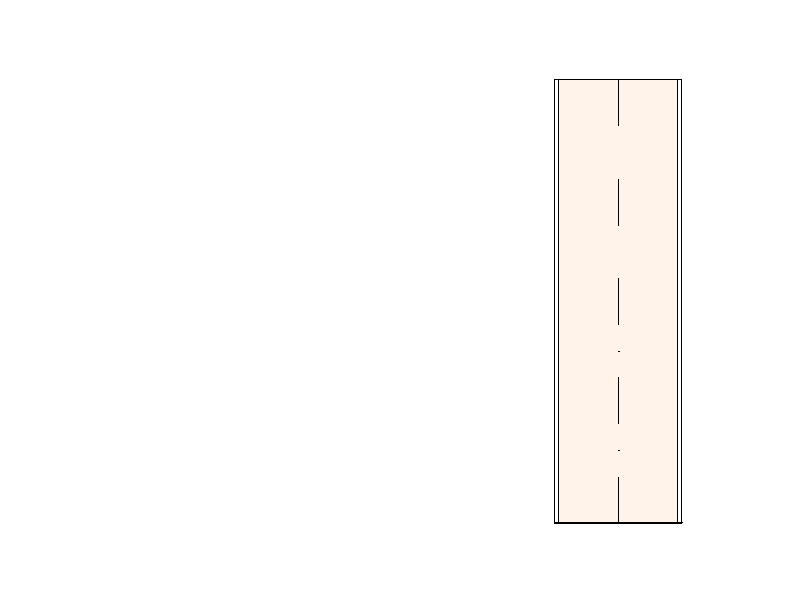

Aggiungere automaticamente una diramazione collegando i percorsi
Quando si collega un condotto o un tubo a un altro condotto/tubo, viene inserita automaticamente una diramazione.
Il percorso originale viene suddiviso in più elementi di percorso.
È possibile collegare percorsi anche se appartengono a diversi Tipi Sistema MEP.
Le due parti collegate continuano a fare parte dei rispettivi Tipi di Sistema MEP.
Ad esempio: collegare il sistema di tubazioni dell'acqua calda sanitaria al ricircolo dell'acqua sanitaria, oppure collegare le acque reflue con il sistema di ventilazione delle acque reflue.
Vedere il video: Collegare tubazioni di sistemi diversi

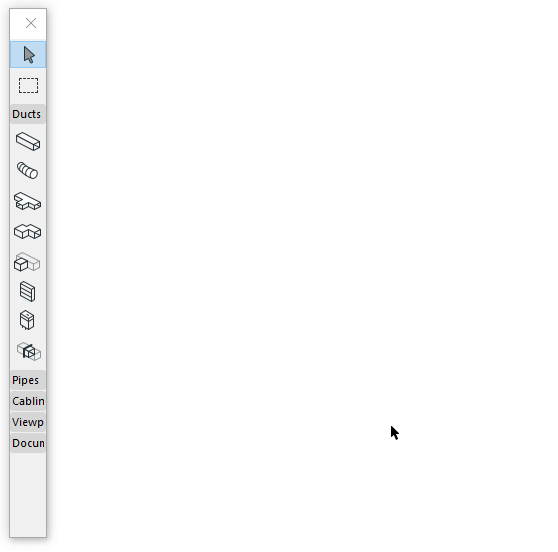

Aggiungi Conduttura di uscita
Utilizzare lo Strumento Conduttura per posizionare un elemento di presa, quindi collegarvi una conduttura. Viene creato automaticamente un elemento di transizione.
Conversione automatica da gomito a derivazione
Quando si aggiunge un nuovo segmento di percorso a partire da un gomito esistente, il gomito viene automaticamente convertito in un raccordo a T o di derivazione. Questa conversione funziona anche se il nuovo tubo ha un diametro diverso da quello esistente.
