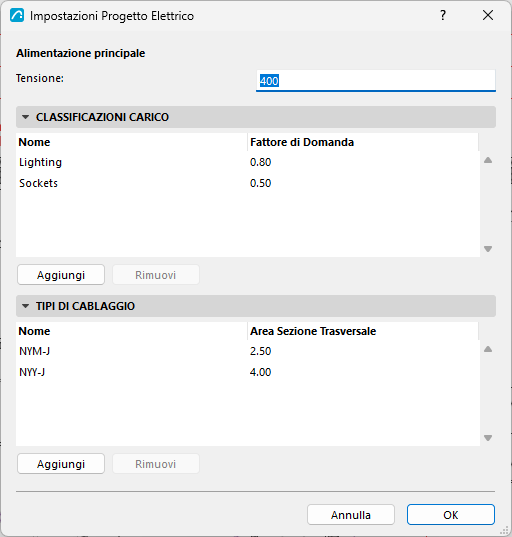

Impostazioni Progetto Elettrico
Disponibile con Archicad Collaborate.
Utilizzare questa finestra di dialogo per definire le impostazioni elettriche a livello di progetto.
Aprire la finestra di dialogo:
- utilizzando il comando di menu Opzioni > Preferenze Progetto > Settaggi Progetto Elettrico, oppure
- dalla Barra Strumenti MEP.
Alimentazione principale
Impostare la Tensione (in Volt - V) dell'alimentazione elettrica principale del progetto.
Classificazioni Carico
Specificare le classi di carico utilizzate dai dispositivi elettrici nel progetto. Per ciascuna classificazione, specificare Nome e Fattore di contemporaneità.
Nota: Il Fattore di contemporaneità è tipicamente un valore numerico compreso tra 0 e 1. Descrive la misura in cui più carichi o gruppi di carichi sono realisticamente soggetti a richiesta contemporaneamente, rispetto alla potenza massima teorica (installata) che si avrebbe se tutti i carichi funzionassero simultaneamente a pieno carico. Nei calcoli, la Potenza apparente (in voltampere, VA) dei dispositivi elettrici viene moltiplicata per il Fattore di contemporaneità per ottenere il valore del parametro Carico di domanda (anch'esso in VA) dei singoli dispositivi elettrici. Dunque Carico di domanda = Potenza apparente * Fattore di contemporaneità (ad es., 15 VA * 0,8 = 12 VA).
Tipi di cablaggio
Specificare i tipi di cablaggio utilizzati dai circuiti nel progetto. Per ciascuno di essi, specificare il relativo Nome e la Sezione trasversale (in millimetri quadrati).
