Etichettatura del Quadro Elettrico

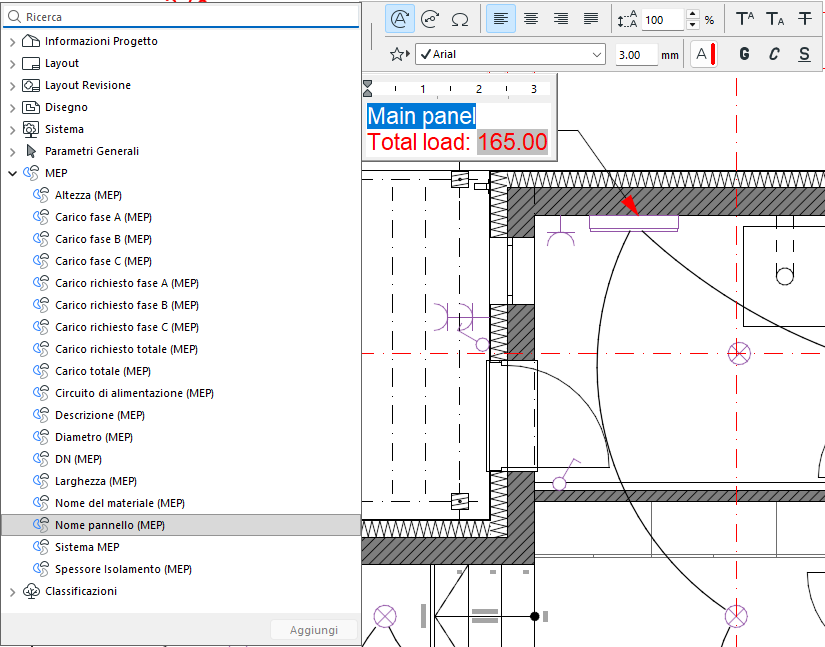

Per i Quadri Elettrici, nella categoria MEP sono disponibili i seguenti parametri di Testo automatico.

I parametri di Testo automatico restituiscono i seguenti valori:

Nome Quadro - Il nome del Quadro Elettrico. Nel caso dei circuiti, il nome del quadro a monte.
Carico Fasi A/B/C - Il carico elettrico complessivo sulle Fasi A, B e/o C.

Esempio: Un Dispositivo Elettrico ha una Potenza apparente di 15 VA e appartiene a un circuito che utilizza solo la Fase A (i circuiti e le relative fasi sono definiti nella finestra di dialogo delle impostazioni di un elemento Quadro Elettrico). Tutti i 15 VA contribuiranno al Carico sulla Fase A.

Nota: Se la casella di controllo Potenza apparente è deselezionata per il dispositivo, o se il dispositivo non fa parte di alcun circuito (il relativo campo Alimentazione è impostato su "Main"), il dispositivo non contribuirà affatto al Carico sulle Fasi.

Carico Totale - La somma dei Carichi sulle Fasi A, B e C.
Carico di domanda Fasi A/B/C - Il carico elettrico complessivo della domanda sulle Fasi A, B e/o C. Calcolo: La Potenza apparente con cui un dispositivo elettrico contribuisce a una fase viene moltiplicata per il valore del Fattore di contemporaneità in base alla Classificazione Carico del dispositivo.

Esempio: Un Dispositivo Elettrico contribuisce per 15 VA al Carico sulla Fase A. La sua Classificazione Carico è impostata su "Illuminazione", con un Fattore di Contemporaneità di 0,8 (come specificato nei Settaggi Progetto Elettrico). Il Carico di domanda con cui il dispositivo contribuisce al Carico della domanda sulla Fase A è pari a 15 * 0,8 = 12 VA.

Carico di domanda totale - La somma dei Carichi della domanda sulle Fasi A, B e C.
