Finestra di Dialogo Combinazione di Carico

Una Combinazione di Carico contiene i dati di più carichi che agiscono simultaneamente su una struttura. Molti programmi di analisi usano i dati delle Combinazioni di Carico per calcolare l'effetto di questi carichi multipli, usando vari fattori e moltiplicatori.

In Archicad le Combinazioni di Carico sono usate per la compatibilità con questi programmi di analisi. All'interno di Archicad servono soltanto a memorizzare e gestire i dati (non per scopi di calcolo).



Aprire la finestra di dialogo Combinazione di Carico in uno dei seguenti modi:

  • Opzioni > Combinazioni di Carico
  • Barra Strumenti Carichi Strutturali

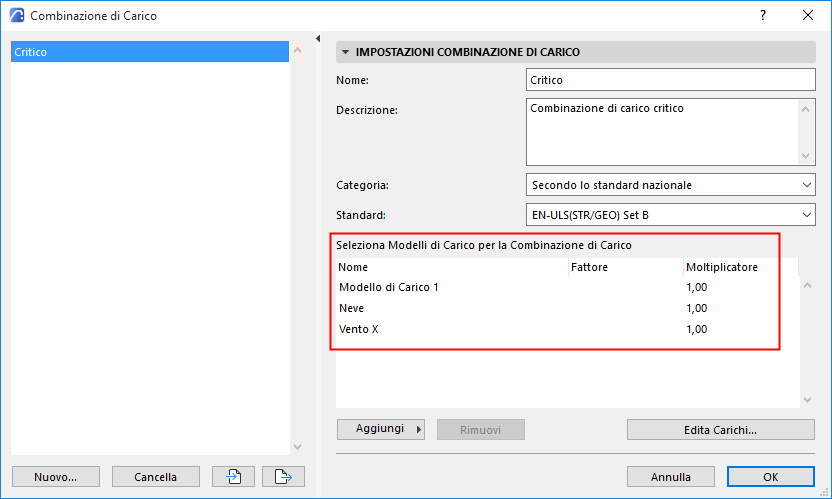

Le Combinazioni di Carico del progetto sono elencate sulla sinistra.

Le impostazioni di ogni Combinazione di Carico selezionata sono visualizzate sulla destra, e i suoi Modelli di Carico sono elencati con i dati dei Fattori e dei Moltiplicatori.



Impostazioni Combinazione di Carico

Nome

Ciascuna Combinazione di Carico deve avere solo un nome.

Descrizione

È inoltre possibile immettere eventuali ulteriori informazioni in questo campo per guidare l'utente

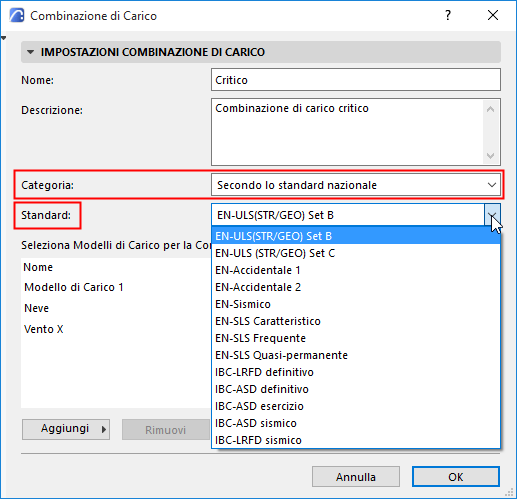

Categoria

Scegliere nel menu a comparsa:

  • uno Stato Limite standard, o
  • Secondo lo standard nazionale. In questo caso: scegliere Standard nell'elenco a discesa.

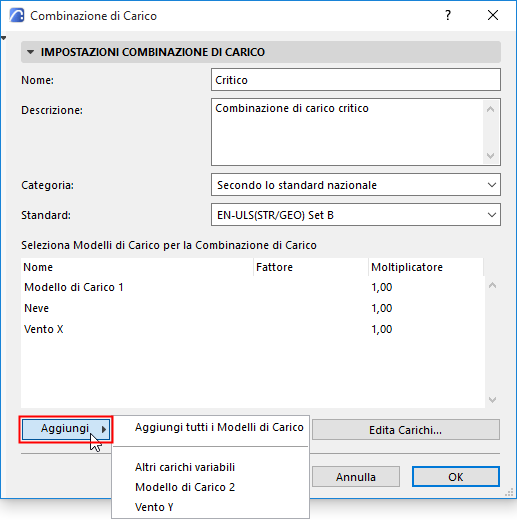

Aggiungere Modello di Carico

In una Combinazione di Carico è possibile includere qualsiasi Modello di Carico nel progetto (indipendentemente dal suo Gruppo di Carico)

Nella parte inferiore della finestra di dialogo Combinazione di Carico, fare clic su Aggiungi:

  • Scegliere un Modello di Carico per aggiungerlo a questa Combinazione di Carico
  • o Aggiungi tutti i Modelli di Carico


Edita Carichi...

Fare clic su Edita Carichi per aprire il Gestore del Carico.

Creare una Combinazione di Carico Nuova o Duplicata

  1. Fare clic su Nuovo nella parte inferiore della finestra di dialogo Combinazioni di Carico.

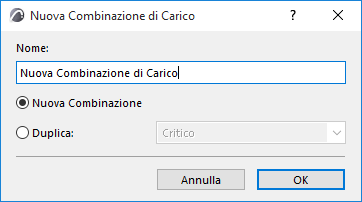

  2. Si apre la finestra di dialogo Nuova Combinazione di Carico: scegliere Nuova o Duplica.
  3. Attribuire un nome alla Combinazione di Carico nuova/duplicata, e fare clic su OK.

  4. Regolare le Impostazioni della Combinazione di Carico e fare clic su OK per chiudere la finestra di dialogo Combinazione di Carico.

Importare e esportare Combinazioni di Carico

Nella finestra di dialogo Combinazioni di Carico, usare i pulsanti Importa-Esporta per trasferire i dati della Combinazione di Carico

  • Archicad importa questi dati in formato XML o SAF.
  • Archicad esporta questi dati solo in formato XML
