Crea/Aggiorna Carichi Accidentali

Con questa funzione, gli ingegneri strutturisti possono creare automaticamente i carichi accidentali sulle zone.

Come funziona

  • Mappare le proprie zone (tramite la loro classificazione) sulla Categoria di Carico appropriata
  • Le categorie di carico determinano i valori dei carichi accidentali. Archicad viene fornito con definizioni predefinite di Categorie di Carico, personalizzabili come necessario.
  • Utilizzare Design > Elementi analitici strutturali > Genera/Aggiorna Carichi Accidentali

Quali zone creano carichi accidentali?

I carichi accidentali sono creati per le zone che soddisfano le seguenti condizioni:

  • La casella di controllo "Genera Carichi Accidentali" è attivata (Impostazioni Zona)
  • La zona ha una classificazione (Impostazioni Zona)
  • La Classificazione della zona è mappata su una Categoria di carico (dialogo Mappatura Carico)

Attivare la casella di controllo: Genera Carichi Accidentali

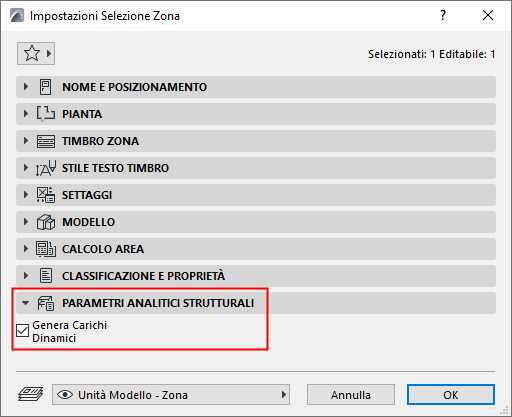

Attivarla in Impostazioni Zona o nella Palette Informazioni (pannello Parametri analitici strutturali):



Classificare la zona

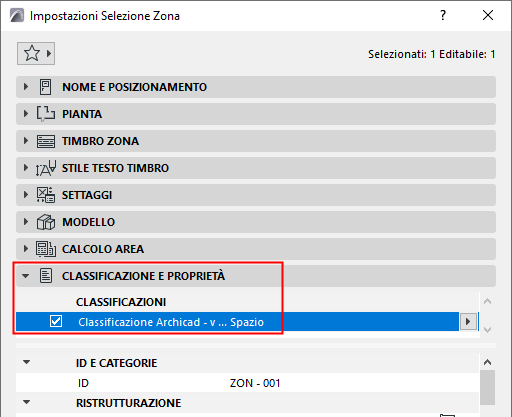

Classificare una zona in Impostazioni Zona o Palette Informazioni (pannello Classificazione e Proprietà):



Impostare la mappatura del carico

  1. Aprire Opzioni > Mappatura del carico

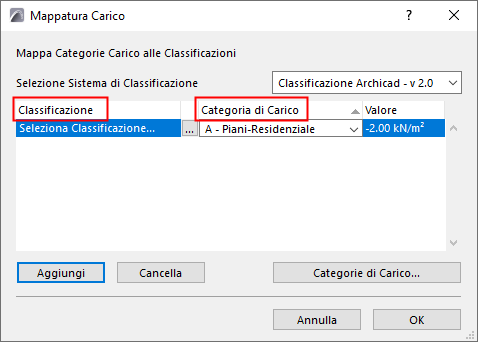

  2. Usare questa tabella per mappare le classificazioni (colonna sinistra) sulle categorie di carico.

    • Fare clic su Aggiungi per creare tutte le regole di mappatura necessarie
    • Questa finestra di dialogo mostra il valore della categoria di carico (per modificare questo valore, usare la finestra di dialogo Categorie di carico)

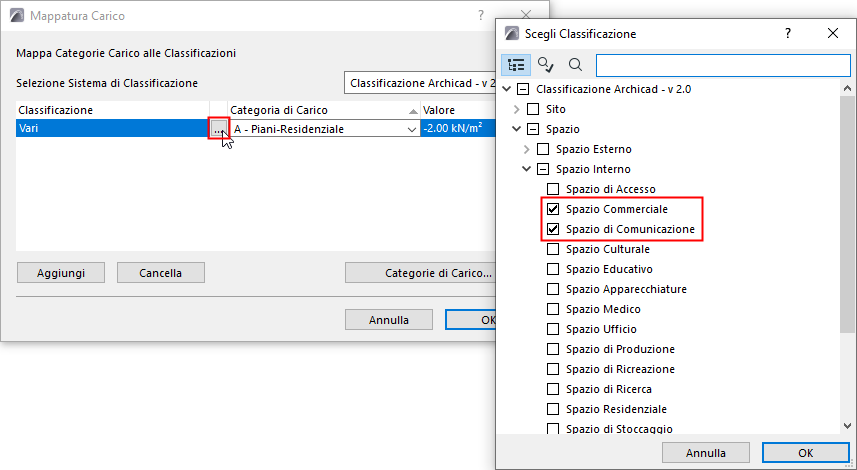

    • È possibile mappare una o più classificazioni di zona su qualsiasi singola Categoria di carico: qui, le classificazioni "Sala riunioni" e "Ufficio" sono mappate su una singola Categoria di carico.


Comando Crea Carichi Accidentali

  1. Accertarsi che il Modello analitico strutturale sia attivo: Usare il commutatore Mostra Modello Analitico Strutturale
    • dal menu Visualizza
    • dalla barra strumenti Modello Analitico Strutturale
  2. Utilizzare Design > Elementi analitici strutturali > Genera/Aggiorna Carichi Accidentali
  3. Selezionare la casella Carichi Accidentali.
  4. Scegliere un Modello di Carico per il carico accidentale.
  5. Fare clic su OK.

Controllare i carichi di superficie risultanti nel 3D.



Aggiorna Carichi Accidentali

Quando il modello cambia, è possibile aggiornare i carichi accidentali allo stesso modo:

Utilizzare Design > Elementi analitici strutturali > Genera/Aggiorna Carichi Accidentali

I nuovi carichi accidentali vengono creati, aggiornati o cancellati secondo necessità, per rispecchiare i cambiamenti nel modello (per esempio la geometria della zona, la classificazione) o nella mappatura dei carichi.
