Rappresentazione del Modello Analitico Strutturale

Mostra/Nascondi modello analitico strutturale

Il Modello Analitico Strutturale può essere visualizzato in Pianta, nelle finestre di Sezione e nelle Viste 3D.

Usare il commutatore Modello Analitico Strutturale


  • nella barra strumenti Modello Analitico Strutturale
  • nel menu Visualizza.

Lo stato Mostra/Nascondi è specifico di ciascuna vista: se è attivo in una vista, può essere disattivo in un'altra vista.


Importante: gli elementi Archicad fanno parte del Modello Analitico Strutturale solo se hanno determinate impostazioni geometriche e di proprietà. Vedere Elementi del Modello Analitico Strutturale .

Mostra Modello Fisico trasparente

Se il commutatore Modello Analitico Strutturale è attivo:

Utilizzare il commutatore Modello Fisico trasparente per visualizzare anche il Modello Fisico in trasparenza nella vista corrente:



Mostra Componenti del Modello Analitico Strutturale

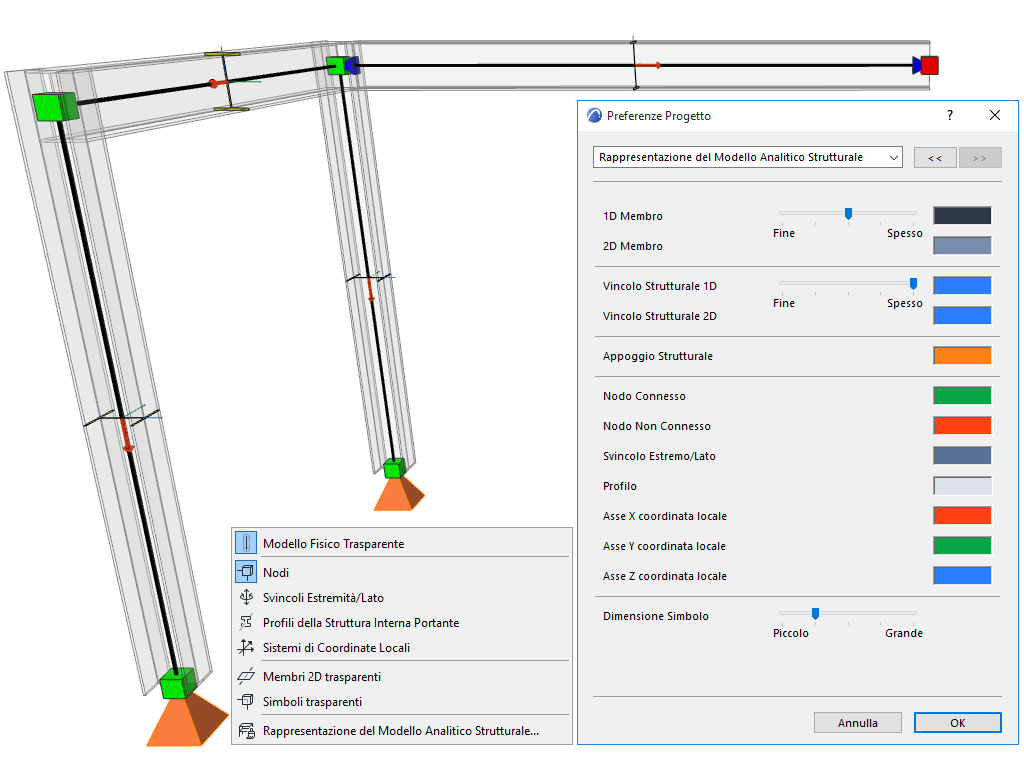

Utilizzare i seguenti controlli di commutazione aggiuntivi per mostrare o nascondere i componenti del Modello Analitico Strutturale. I controlli sono disponibili da:

  • Barra degli Strumenti Modello Analitico Strutturale
  • Visualizza > Opzioni del Modello Analitico Strutturale
  • Visualizza > Elementi nella vista 3D > Filtra e Taglia Elementi nel 3D (per elementi di Supporto Strutturale e di Collegamento)

I colori componente sono liberamente configurabili in Rappresentazione del Modello Analitico Strutturale (Preferenze)



Mostra nodi

Visualizza i nodi alle estremità e agli angoli dei membri 1D e 2D.



Collegamenti dei Nodi: significato dei colori

Per impostazione predefinita:

  • Un nodo verde rappresenta un punto di connessione o un'intersezione corretta tra i membri analitici uniti
  • Un nodo rosso rappresenta un punto o un'estremità libera (non è necessaria alcuna connessione), oppure non connessa/non supportata:
    Figura 1. 1: Supportato, 2: Connesso, 3: Estremità libera (a sbalzo), 4: Non collegato, 5: Non supportato

Mostra Svincoli Estremità/Lato

Usare questo commutatore per visualizzare i loro simboli nel Modello Analitico Strutturale.

Vedere Simboli Svincolo Estremità/Lato .



Mostra i profili delle strutture interne portanti

Solo i Membri 1D includono un profilo in sezione trasversale. Usare questo commutatore per visualizzare i loro simboli nel Modello Analitico Strutturale.

Per rendere trasparente questo simbolo: usare Simboli trasparenti.



Mostra Sistemi di Coordinate Locali

Visualizzare il sistema di coordinate locali dell'elemento (solo nella finestra 3D).

  • Sistema X: linea rossa spessa
  • Sistema Y: verde sottile
  • Sistema Z: blu sottile
    Figura 2. Sistema di Coordinate Locale di Membro Analitico Strutturale

Membri 2D trasparenti

Questo commutatore ha il seguente effetto:

  • Mostra Membri 2D come trasparenti
  • Mostra i Vincoli Strutturali di tipo Superficie come trasparenti

Simboli trasparenti

Questo commutatore rende trasparenti i seguenti simboli:

  • Nodo
  • Svincolo Estremità
  • Vincolo Strutturale di tipo Elastico
  • Simboli di Appoggio
  • Profili delle Strutture Interne portanti
  • Frecce dei Carichi Puntuali nelle viste in 3D
