Esporta File SAF da Archicad

L'esportazione è basata sulle impostazioni del Traduttore SAF del progetto Archicad corrente. (Vedere Traduttori IFC - Panoramica.)

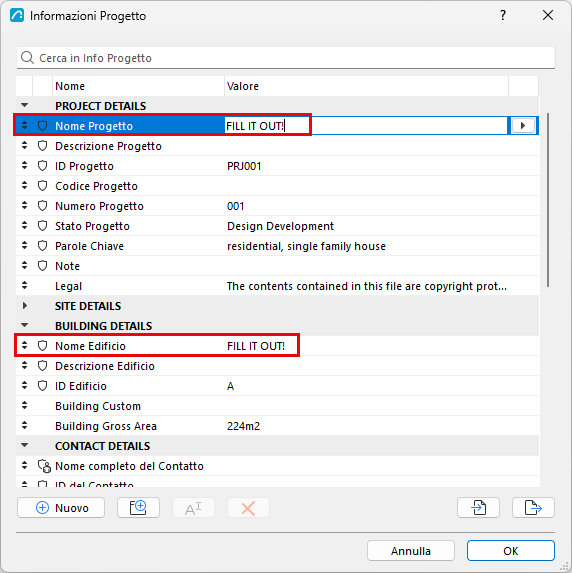

Suggerimento: Prima dell'esportazione si consiglia di compilare i seguenti campi nella finestra di dialogo Informazioni Progetto (Archivio > Informazioni > Informazioni Progetto).
  • Nome Progetto
  • Nome Edificio

    Questi dati saranno visibili nelle pagine della scheda Dati di progetto e modello del file SAF.



Per esportare il modello analitico strutturale, eseguire una delle seguenti operazioni:

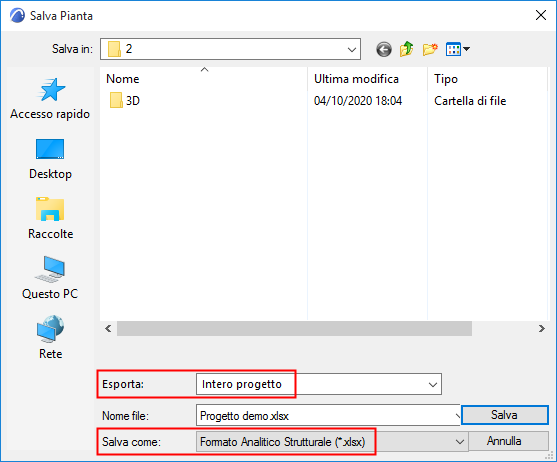

  • Dal progetto Archicad (Pianta o dalla finestra 3D), usare Archivio > Salva come
  • Scegliere Formato Analitico Strutturale (*.xlsx)
  • Dal menu di scelta rapida di Esportazione, definire se esportare l'intero progetto, gli elementi visibili nella vista corrente o gli elementi selezionati.

  • Usare Documento> Pubblica per esportare i Membri analitici visibili nelle proprie viste pubblicate. (Vedere Publisher.)

È anche possibile utilizzare uno strumento di connessione a strumenti di analisi specifici per velocizzare il flusso di lavoro:

  • Frilo Connection (sviluppato da Graphisoft): vedere Esportazione su FRILO .
  • SCIA Connection (sviluppato da SCIA), disponibile per il download qui: Add-ons dei Partner
