Connessione a Bimplus



Pubblicare modelli e documentazione su Bimplus di Allplan.

Nota: per utilizzare la connessione Bimplus è necessario un account Bimplus.

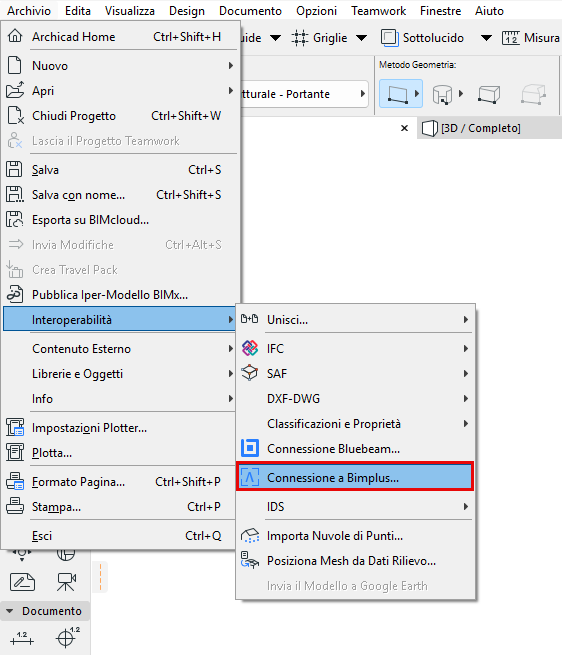

  1. File > Interoperabilità > Connessione a Bimplus

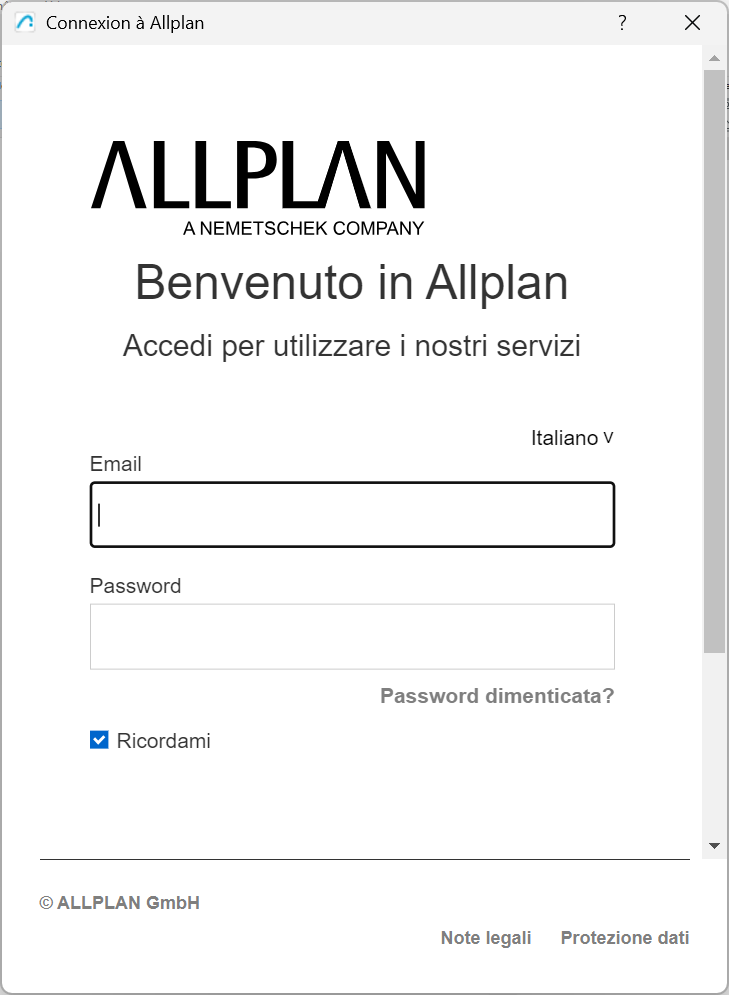

  2. Accedere con un account Bimplus.

    BimplusSignin.png BimplusSignin2.png

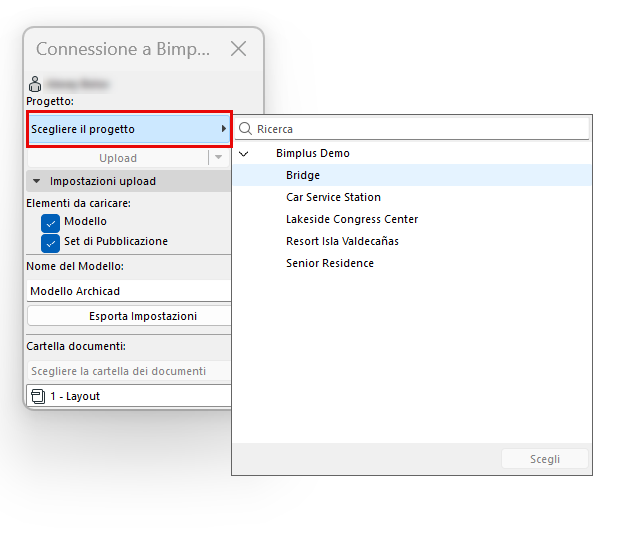

  3. Selezionare il progetto Bimplus.

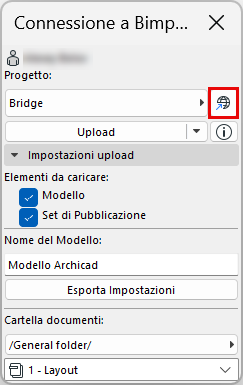

    Nota: per aprire il progetto Bimplus nel browser, fare clic sul pulsante Icona accanto al selettore del progetto. Si vedrà lo stato corrente del modello e i nomi o le strutture del modello.

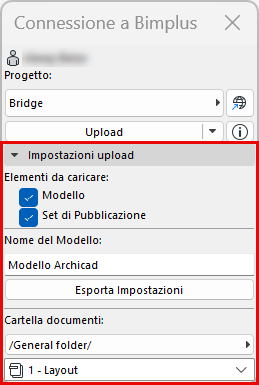

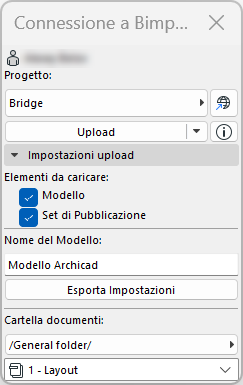

  4. Configurare le Impostazioni di Upload.


    In Impostazioni Upload è possibile:

    • Scegliere gli elementi da caricare
    • Indicare il nome del modello
    • Configurare le Impostazioni di esportazione
    • Scegliere una cartella dei Documenti
    • Selezionare Set di Pubblicazione

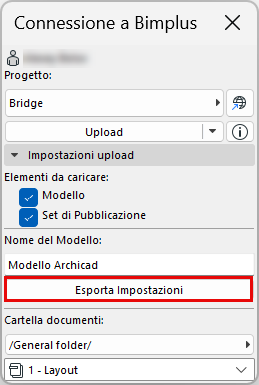

    Esporta Impostazioni

    BimplusExportSettings.png BimplusExportSettings2.png

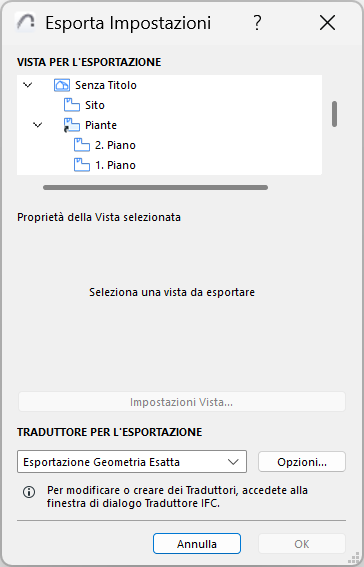

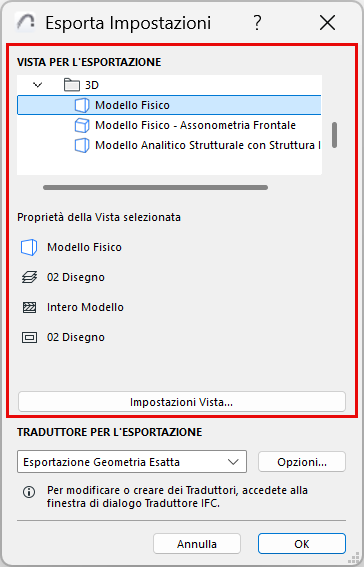

    Selezionare una vista 3D e un traduttore IFC per l'esportazione nel pannello Impostazioni di esportazione.

    NB: Selezionare una Vista 3D da esportare per vedere le sue proprietà e Impostazioni Vista nel pannello Proprietà della vista selezionata.

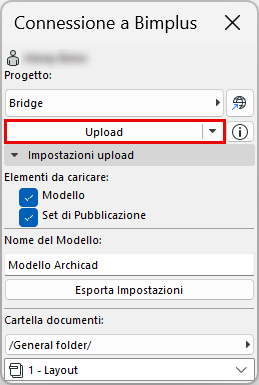

  5. Fare clic su "Carica" per caricare il Modello e/o il Set di Pubblicazione su Bimplus.


I processi di esportazione, pubblicazione e caricamento del modello possono essere annullati in qualsiasi momento durante il processo di caricamento.

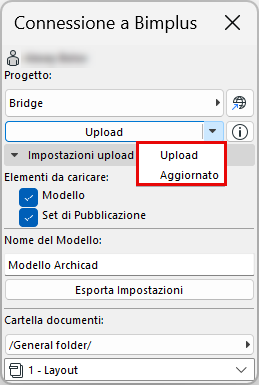

NB: Nel caso di un file con nome uguale, l'Upload creerà una nuova revisione del Modello o del documento. Selezionare "Aggiorna", nel menu a discesa, se si desidera sostituire la revisione del modello o documento esistente.



Dopo il caricamento, Bimplus elaborerà il modello in pochi minuti (a seconda delle dimensioni del modello) e poi sarà possibile esplorarlo.

NB: Bimplus Connection può solo caricare i documenti da Archicad  e poi aggiornarli a una nuova revisione. Non è possibile scaricare i dati da Bimplus a Archicad .
