Navigare nel Gestore Progetto IFC: Attributi e Proprietà

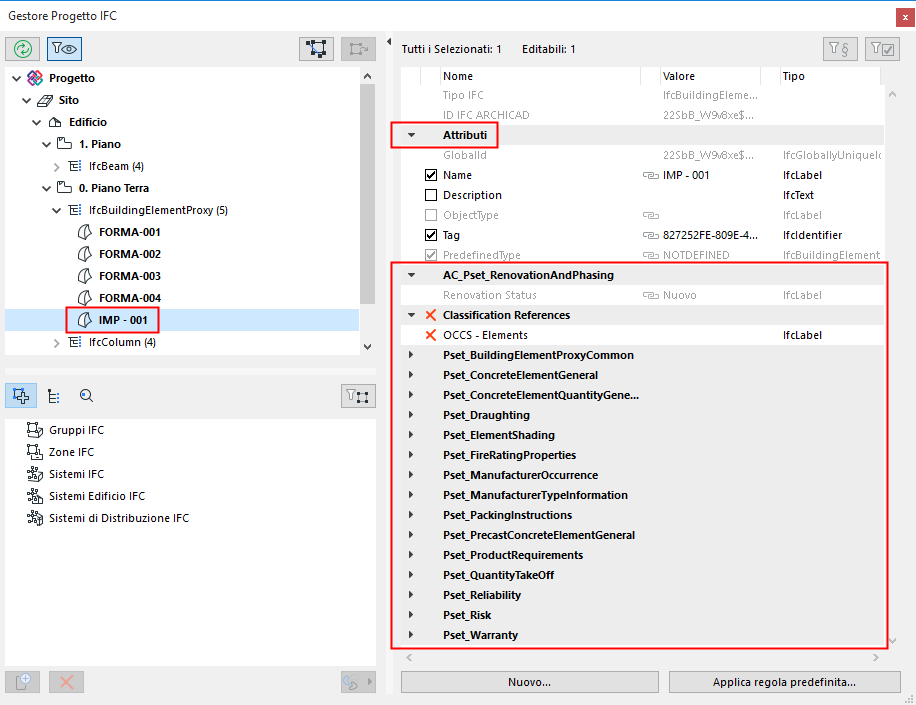

Selezionare un elemento del progetto nella struttura ad albero. Sul lato destro del Gestore del Progetto IFC saranno visualizzati i seguenti dati del contenuto selezionato:
Nel caso di una selezione multipla, vengono visualizzati i dati IFC dell'ultimo elemento selezionato.
Nella parte superiore della lista, sono visualizzati i numeri degli elementi selezionati e editabili.
Molte proprietà e attributi IFC sono definite automaticamente, in base alle regole di mappatura delle Proprietà definite nel Traduttore IFC per l'esportazione.
Filtra dati visualizzati in Gestore Progetto IFC
I tipi di dati IFC predefiniti sono molto numerosi e di solito non è necessario visualizzarli tutti contemporaneamente nel Gestore del Progetto IFC. Utilizzare i due pulsanti del filtro in alto a destra per ridurre la quantità dei dati visualizzati:

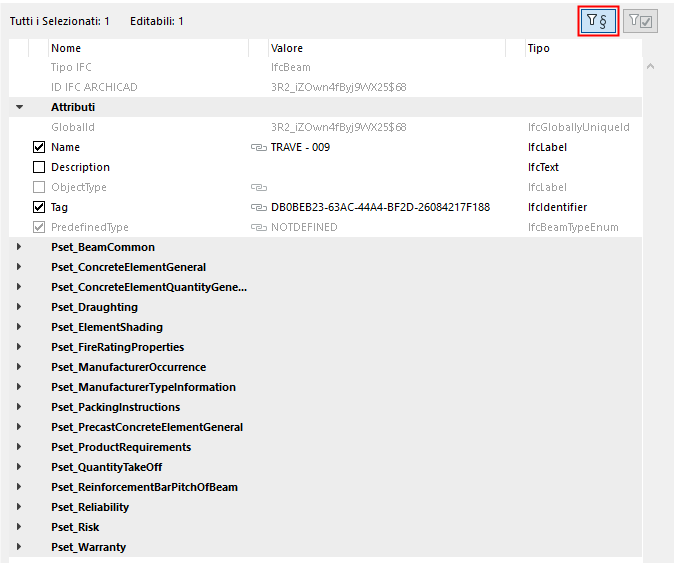

Mostra solamente le Proprietà dall'Anteprima Traduttore attiva
Attivare questo pulsante per visualizzare solo i dati basati sulla preimpostazione della mappatura delle proprietà del Traduttore Anteprima.
Vedere anche Traduttore Anteprima e Mappatura Proprietà per l'Esportazione IFC.
Se non si attiva questo filtro, il Gestore del Progetto IFC visualizza anche le nuove proprietà create qui e nelle finestre di dialogo Impostazioni Elemento, nonché i dati personalizzati aggiunti durante un processo di importazione.

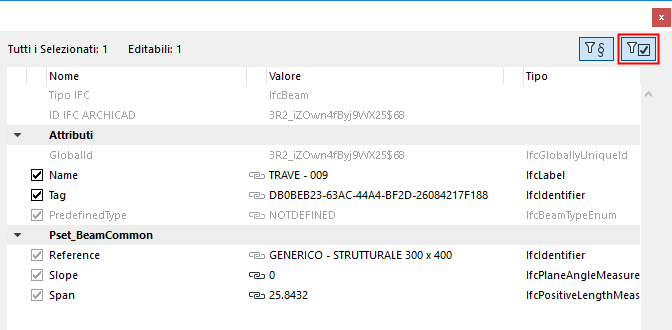

Mostra solo le voci con dei valori
Usare questo commutatore per visualizzare soltanto i dati che hanno valori assegnati: ossia, la cui casella di controllo è attivata.
