Assegnazione Zone Spaziali IFC

L'entità IfcSpatialZone viene utilizzata per raggruppare spazi o definire aree specifiche per finalità funzionali, strutturali o organizzative, come zone termiche, zone di illuminazione o zone di costruzione. A differenza dei gruppi di base, la IfcSpatialZone può avere una forma 3D e un posizionamento distinti. (Vedere la descrizione su: buildingsmart.org

Questa funzione è supportata dai flussi di lavoro di Archicad che utilizzano IFC4 e IFC4x3.

  1. Utilizzare lo strumento Forma o Timbro Zona per modellare gli elementi spaziali.
  2. Classificare gli elementi ad esempio come "Zona Spaziale". (Creare una nuova Classificazione se il proprio sistema non include tale Classificazione.)
  3. Configurare il Traduttore per Esportazione:
    • Utilizzare lo Schema IFC4 o IFC4x3

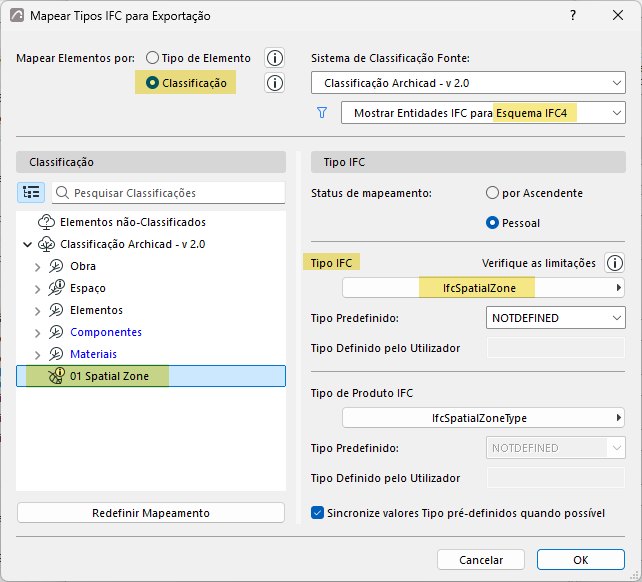

    • Aprire Mappatura Tipo e "Mappa i Tipi IFC per l'Esportazione"
    • Mappare la classificazione Zona Spaziale come Tipo IFC = IfcSpatialZone

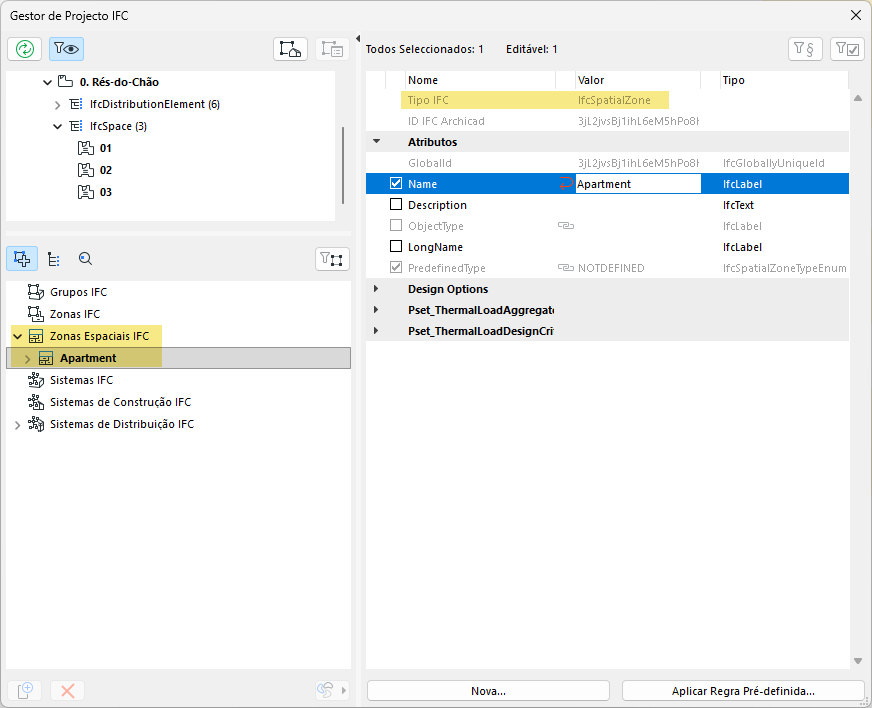

Nel Gestore Progetto IFC: gli elementi mappati come ifcSpatialZone sono inclusi nell'elenco di assegnazione Zona Spaziale IFC.

In questo esempio, una zona che rappresenta l'intero appartamento è classificata come Zona Spaziale. Di conseguenza, questa entità zona appare come un'IfcSpatialZone.
Nota: A differenza di altri tipi di assegnazione, non è possibile creare una nuova voce dell'elenco Zona Spaziale nel Gestore Progetto IFC. Per aggiungere tali elementi spaziali, è necessario prima modellarli (utilizzando lo strumento Timbro Zona o Forma), quindi classificarli come IfcSpatialZone utilizzando la Mappatura Tipo.

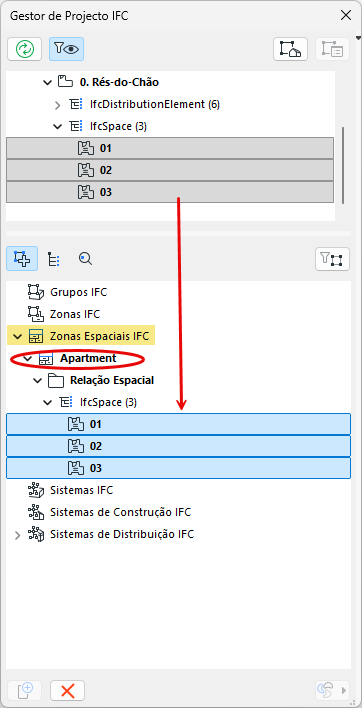

Ora è possibile assegnare le zone regolari, o qualsiasi altro elemento (ad es. oggetti, pilastri), alla Zona Spaziale appena definita trascinandoli nella cartella Relazione Spaziale.
