Gli elementi creati da elementi di modello IFC importato espongono i loro dati IFC standard e personalizzati nelle rispettive finestre di dialogo Impostazioni.

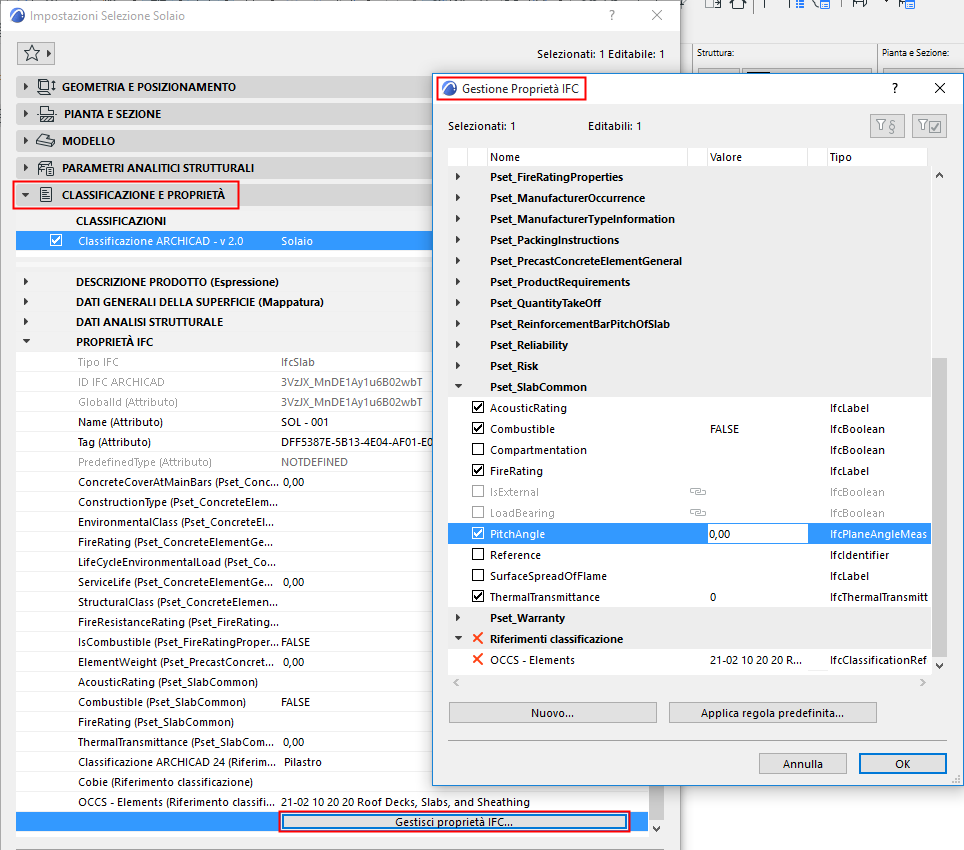

I nuovi dati IFC data possono essere aggiunti agli elementi manualmente o automaticamente in base a regole predefinite nella finestra di dialogo Gestione Proprietà IFC, cui si accede dai Settaggi Elemento (pannello Classificazione e Proprietà). L'interfaccia della Gestione Proprietà IFC e tutte le sue funzioni sono le stesse di quelle sul lato destro della finestra di dialogo Gestore Progetto IFC.
I nuovi dati vengono visualizzati nel pannello Classificazione e Proprietà della finestra di dialogo Impostazioni dell'elemento, sotto Proprietà IFC. Qui è possibile assegnare valori ai campi dati disponibili ancora vuoti.
Lavorare con i dati IFC: Settaggi Elemento e Gestore Progetto IFC
Dialogo Impostazioni Elemento
Gestore Progetto IFC
livello amministrazione
solo a livello di elemento
livello progetto
Proprietario dei dati IFC
elementi Edificio
Zona (IfcSpace)
elementi Edificio
elementi spaziali:
IfcProject
IfcSite
IfcBuilding
Piano (IfcBuildingStorey)
Zona (IfcSpace)
Assegnazioni IFC
Tipi Prodotto IFC
Contenitori IFC
Funzioni
contengono ed elencano i dati IFC
consente di creare, editare e eliminare dati IFC
consente di usare regole predefinite
filtra proprietà di Mappatura
filtra soltanto i dati IFC valorizzati
contengono ed elencano i dati IFC
consente di creare, editare e eliminare dati IFC
consente di usare regole predefinite
filtra proprietà di Mappatura
filtra soltanto i dati IFC valorizzati
naviga tra il modello Archicad e il modello IFC
visualizza il contenuto delle Zone (IfcSpace)
consente di assegnare elementi direttamente a IfcSite o IfcBuilding
