Preferenze Zone

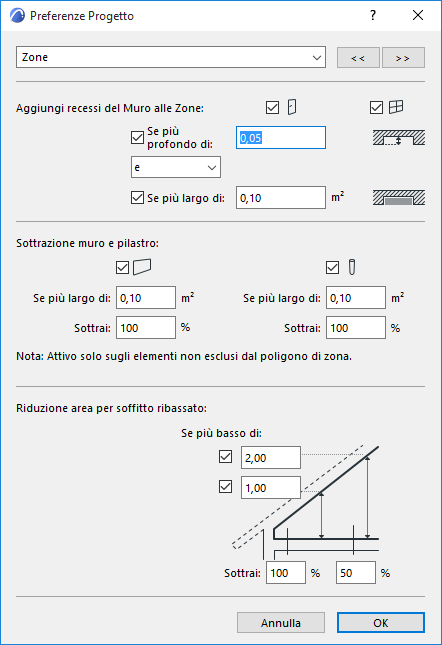

Per accedere a questa finestra di dialogo, andare a Opzioni > Preferenze Progetto > Zone. Queste opzioni definiscono in che modo sono calcolate le zone negli elenchi di Zone.

Le impostazioni effettuate qui sono le Preferenze Progetto, e quindi sono specifiche per il Progetto cui si sta lavorando e con il quale saranno salvate. Se un altro utente apre il Progetto sul proprio computer verranno applicate le medesime impostazioni.

Vedere Aggiornamento delle zone.

Aggiungi recessi del Muro alle Zone

Queste opzioni definiscono in che modo prendere in considerazione le rientranze di grandi porte/finestre nel calcolo delle Zone.

Le rientranze di Porte/Finestre che soddisfano i criteri qui definiti verranno considerate come facenti parte delle Zone quando si esegue il calcolo delle aree delle Zone.

Selezionare le icone Porta e/o Finestra se si desidera considerare le rientranze di Porte e/o Finestre nel calcolo delle zone.

• Se più profondo di: selezionare questa casella per immettere una profondità minima della rientranza perché questa venga considerata nel calcolo, e immettere tale profondità minima nella casella di testo.
• Se più grande di: selezionare questa casella per immettere una superficie minima della rientranza perché questa venga considerata nel calcolo, e immettere tale area minima nella casella di testo.
• Fare clic su AND o OR dal menu a comparsa per definire ulteriormente la dimensione (profondità minima e/o area minima) da prendere in considerazione.

Sottrazione muro e pilastro

• Se più grande di: immettere l'area minima di muri, curtain wall e/o pilastri le cui aree devono essere nel calcolo delle dimensioni delle Zone che li contengono. (Eventuali elementi più piccoli di questa dimensione minima saranno inclusi nell'area della zona.)
• Sottrai: immettere che percentuale dell'area del muro/pilastro deve essere sottratta dall'area della zona.

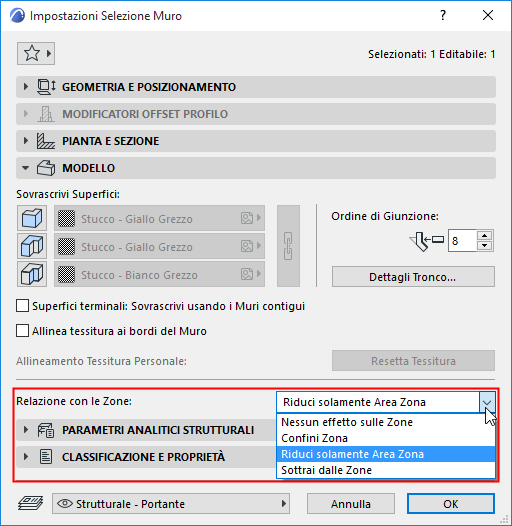

  Nota: queste opzioni hanno effetto solo su elementi impostati su "Riduci solamente Area Zona" o "Sottrai dalle Zone" nella loro finestra di dialogo Impostazioni.





Riduzione area per soffitto ribassato

Usare questi controlli se si desidera dedurre le aree sotto soffitti ribassati dall'area della zona.

È possibile impostare un solo limite o due limiti di altezza.

• Prima casella di controllo: attivare questa opzione per definire un limite di altezza da considerare per il computo delle dimensioni della Zona.
• Seconda casella di controllo: attivare questa opzione per definire il secondo limite di altezza da considerare per il computo delle dimensioni della Zona.
• Sottrai: usare queste caselle di testo per definire la percentuale dell'area sotto il soffitto che deve essere sottratta dall'area della zona. È possibile immettere fino a due diverse percentuali di sottrazione, ossia una per ciascun limite di altezza definito.

Per vedere quanta area è stata dedotta a causa di questa impostazione di riduzione dell'area, aggiornare la zona, quindi selezionarla e visualizzare i dati nel pannello Calcolo Area Zona.
