Preferenze Livelli di riferimento

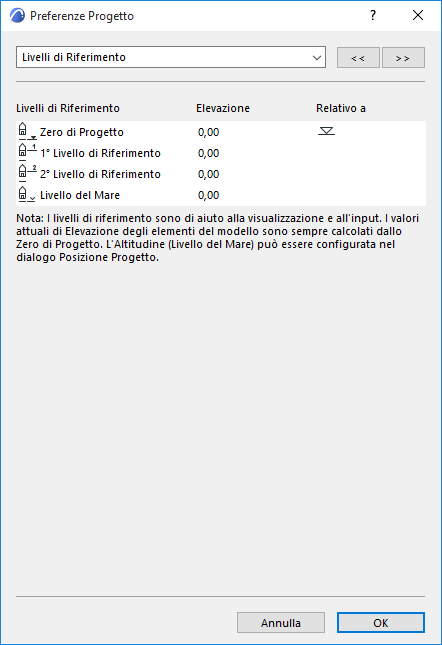

È possibile definire Livelli di Riferimento opzionali che aiuteranno nel posizionamento degli elementi. Questo si può fare in Preferenze Livelli in Opzioni > Preferenze Progetto > Livelli di Riferimento.

Tutte queste impostazioni sono relative alla Palette delle Coordinate, alla Palette delle Informazioni e a tutte le finestre di dialogo.

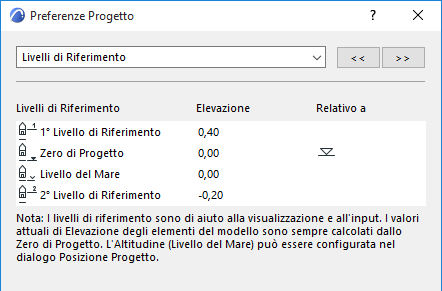

Selezionate il nome di un livello e modificatelo a piacere, quindi digitate il valore richiesto nel campo Elevazione. In questo esempio, abbiamo definito la parte superiore della proprietà, a 400 metri.

Il Livello del Mare prende il suo valore dall'Altitudine, che è impostata in Opzioni > Preferenze Progetto > Configurazione Posizione.

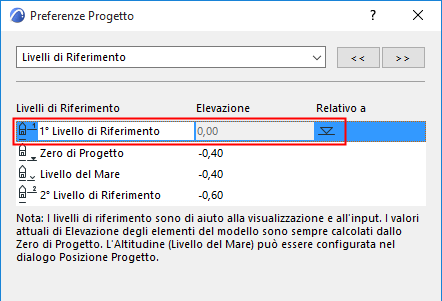

Si può considerare più facile calcolare i livelli (in questa finestra di dialogo) spostando il valore zero su quello di un livello diverso dallo Zero di Progetto. Ciò si può ottenere semplicemente facendo clic nel campo Relativo a accanto al nome del livello.

Nota: non è possibile rinominare i livelli di riferimento dello Zero di Progetto o Livello del Mare.

Nota: i Livelli di Riferimento sono semplici ausili per la visualizzazione e l’immissione. La modifica dei loro valori non ha nessun effetto sugli elementi posizionati, la cui quota effettiva è sempre calcolata dallo Zero di Progetto. L'eccezione sono le Linee griglia in vista Sezione, la cui posizione cambia con il Livello di Riferimento.

I nuovi livelli di riferimento definiti sono ora disponibili nei campi Elevazione inferiore [al livello di riferimento] dei Pannelli Geometria e Posizionamento degli elementi di costruzione e tipo oggetto.

Vedere anche Posizionare un Elemento di costruzione.

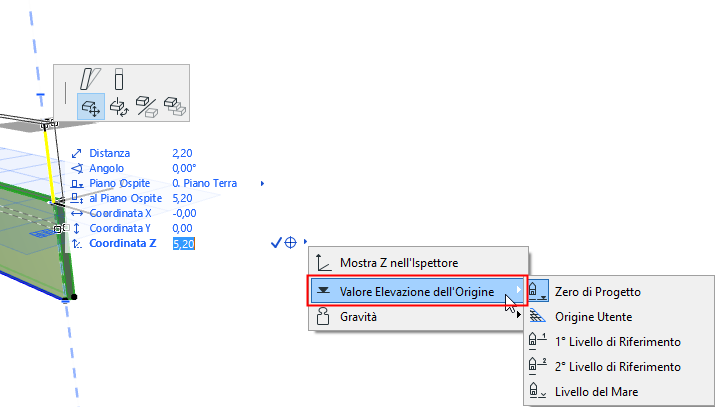

I livelli di riferimento possono essere usati anche per la visualizzazione dei valori di quota (Z) nell'Ispettore.

Vedere Ispettore.

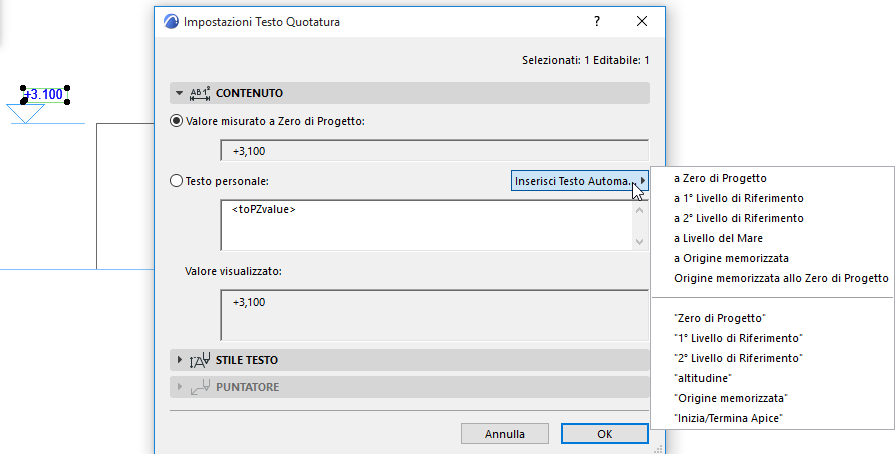

I Livelli di riferimento possono essere anche usati come Testi automatici, come ad esempio quello usato nelle quote alzati:
