Testo di Quota

Per aprire la finestra di dialogo Impostazioni Testo Quota si deve prima selezionare l'elemento Testo di Quota (non l'intera Linea di Quota).

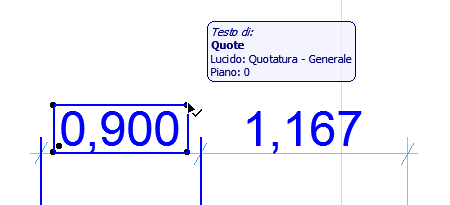

Seleziona Testo Quota

Per selezionare un testo di quota, fare una delle seguenti cose:

  • Utilizzare il cursore di Selezione veloce
  • Fare clic su un angolo del testo con il cursore Segno di spunta con freccia

    Nota: per selezionare un testo Area Retino, accertarsi di avere abilitato Maniglie Blocchi di Testo in Visualizza > Opzioni Visualizzazioni a Video.

Aprire le Impostazioni Testo Quota

Selezionare un testo di quota (vedere sopra), quindi fare una delle seguenti cose:

  • fare clic sull’icona Testo nella Palette Informazioni;
  • fare doppio clic sull’icona dello Strumento di Quotatura, nella Palette Strumenti;
  • Ctrl+t
  • Usare Edita > Impostazioni Testo Quota (disponibile quando è selezionato il testo di una quota)

Pannello Contenuto Testo

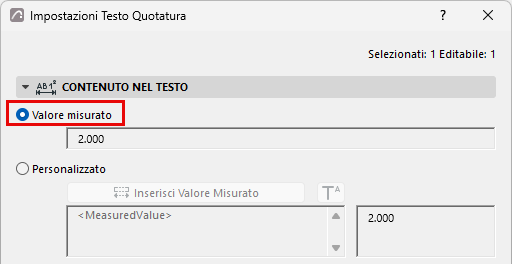

Valore misurato (Testo di Quota)

Mostra il valore misurato della quota selezionata.

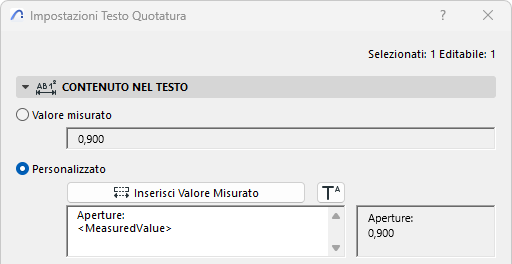

Contenuto Testo Personalizzato

“Personalizzato” offre tramite Testo Automatico più opzioni di scelta tra diversi livelli misurati e livelli di riferimento.

È anche possibile aggiungere testo personalizzato, caratteri in apice e testo formato multilinea.

Valore misurato (Testo Quota)

Fare clic per immettere il valore misurato della quota nel campo di testo multilinea.



Aggiungere caratteri in apice al testo di quota

Fare clic su Inserisci Simbolo Apice, e poi aggiungere il testo da visualizzare in apice. (Il simbolo è visualizzato nella finestra di dialogo come un accento circonflesso.)

Per continuare il testo con il carattere regolare, fare nuovamente clic su Inserisci Apice.


Nota: se la quota include già un carattere in apice - perché si sta utilizzando la precisione Extra definita in Opzioni > Preferenze Progetto > Quotatura - aggiungere uno spazio prima di inserire l'accento circonflesso di attivazione dell'apice. In caso contrario l'accento circonflesso sarà visualizzato come testo normale.

Impostare l'unità di misura in Opzioni > Preferenze Progetto > Quotatura).

Vedere Preferenze di Quotatura.

Copia-Incolla Testo di Quota

Solo i contenuti di testo semplice possono essere copiati; il testo in esponente non sarà copiato.

  1. Selezionare solo il Testo di Quota (non la Linea di Quota stessa).
  2. Usare il comando copia (Edita > copia o Ctrl/Cmd + C)
  3. Incollare il testo di quota (Edita > Incolla o Ctrl/Cmd + V) - per esempio, in una casella di testo o su un Layout.
