MEP要素のグラフィック編集

MEP要素の編集機能の向上により、より正確なMEPモデルを作成できるようになりました。

ポート接続の高速化

2D平面図で、複数のポートが真上に重なって配置されている場合でも、任意のポートからルーティングを開始できるようになりました。このようなデバイスからルーティングを開始すると、情報テキストにポートの詳細とその高度が表示されます。

Tabキーを使用して使用可能なすべてのポートを切り替え、続行するポートを選択できるようになりました（3Dに切り替える必要はありません）

図 1. 3方向バルブ: パイプを選択してクリックして配置	図 2. コイル要素: 水平ダクトを選択してクリックして配置

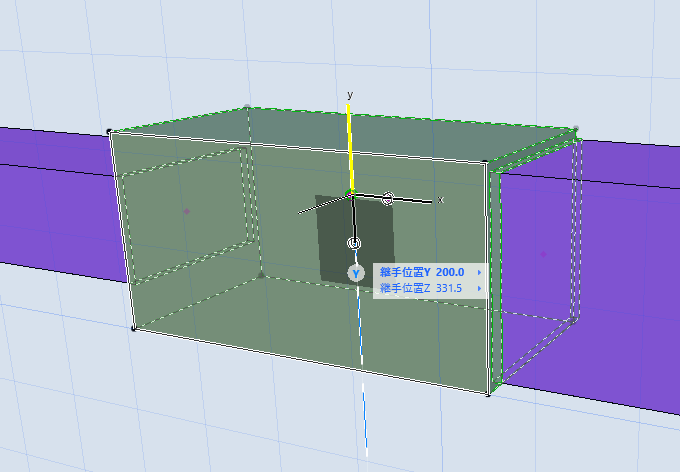

グラフィック編集ノードを使用して、接続と要素の形状を調整できます（ダイアログに入力する必要はありません）。

図 3. 接続の位置変更	図 4. 接続長さの設定	図 5. 長さ、幅、高さ

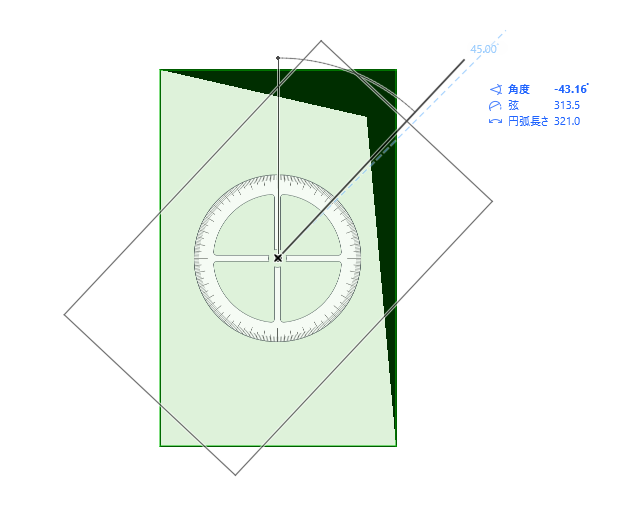

必要に応じて垂直ルート（矩形ダクトやケーブルトレーなど）を配置します。その後、新しい位置から水平ルーティングを開始できます。
