MEPシステムの標準化されたスキーム表示
MEP Designer 30では、2D平面図での要素表示がより柔軟になり、より明確で正確なMEPドキュメントを簡単に作成できます。
-
シンボルドキュメントはすべてのビューで一貫しており、自動一覧表とラベルをサポート
-
要素の形状ではなく機能を表すスキームシンボルを使用
-
ドキュメントは提出用および施工用ドキュメントとして十分な品質の出力を実現し、業界のワークフローと規制の順守をサポート
-

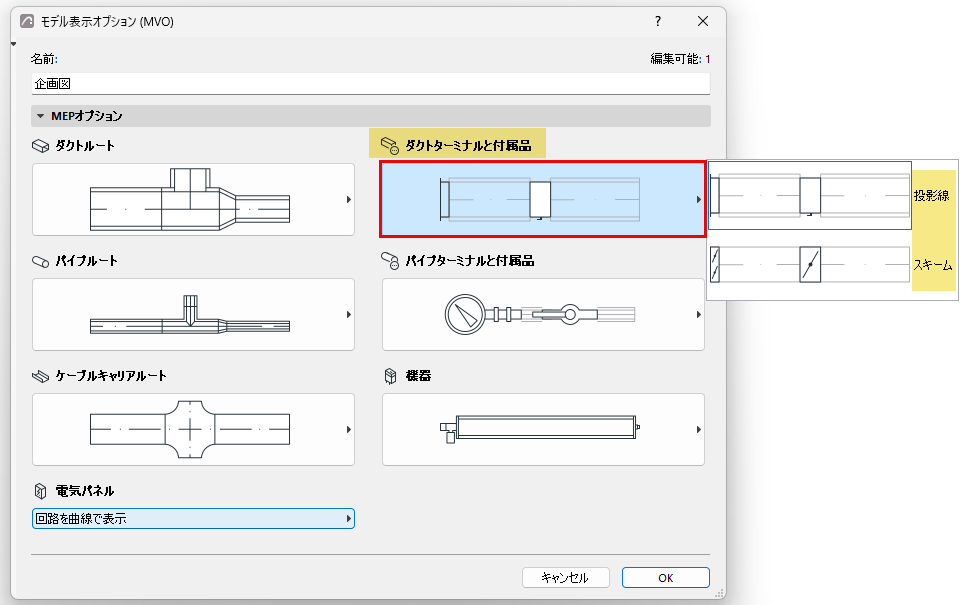

必要に応じて、任意の要素の個別表示用にモデル表示オプションを上書き
|
|
|

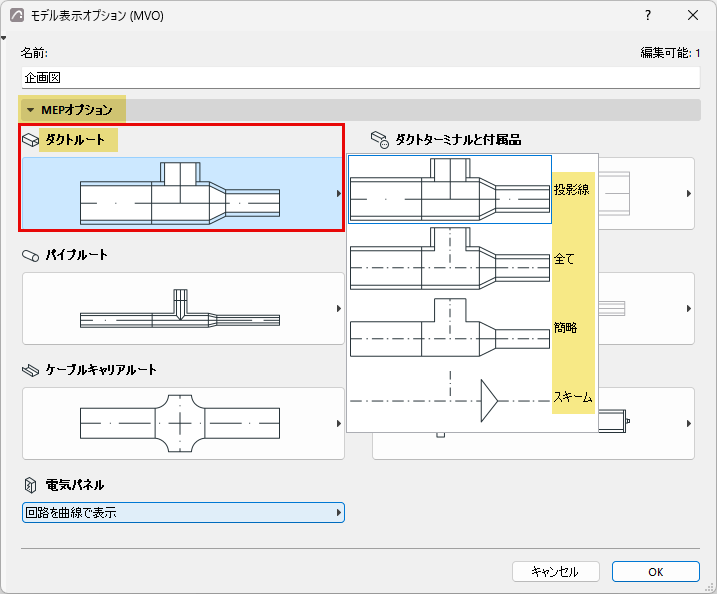

| 投影表示 | 簡略（断熱なし） | スキーム |

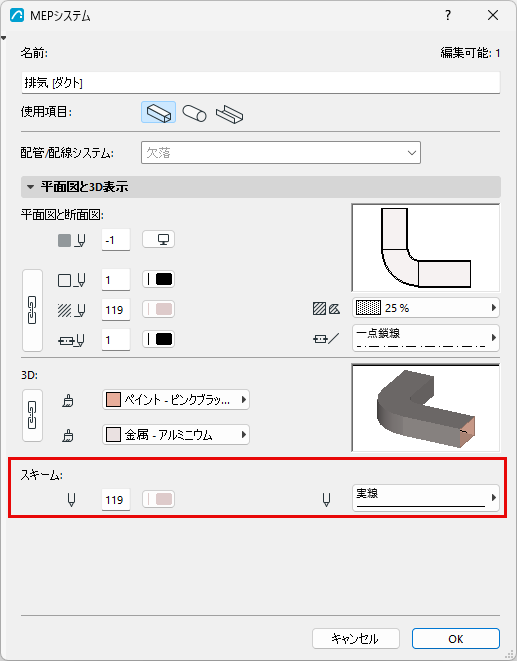

スキーム表示では、MEPシステムダイアログを使用してシステムごとに線のカラーを定義します。
