線

線は属性で、[オプション]→[属性設定]→[線]で定義されています。

線種は、設定ダイアログで要素に割り当てられます。

例えば、2Dウィンドウで柱の表示方法を定義する場合、躯体の輪郭、上部線表示および平面図シンボルに異なる線を適用できます。

線種の編集と管理

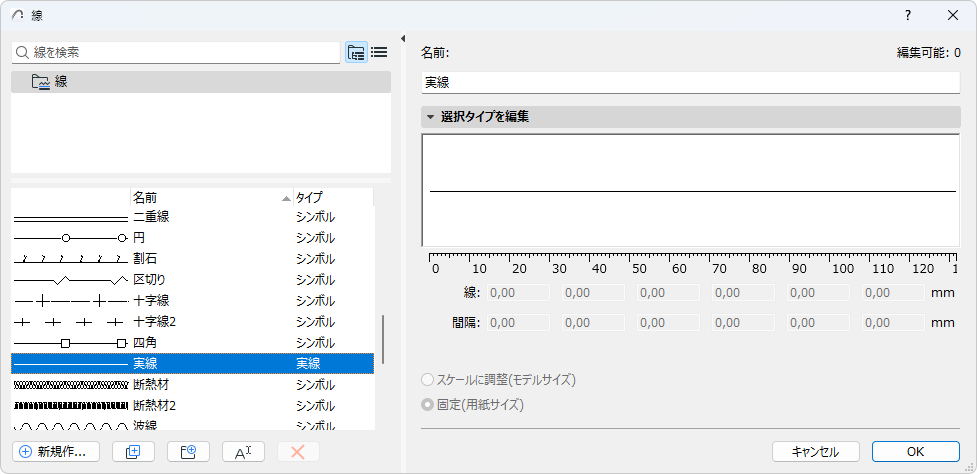

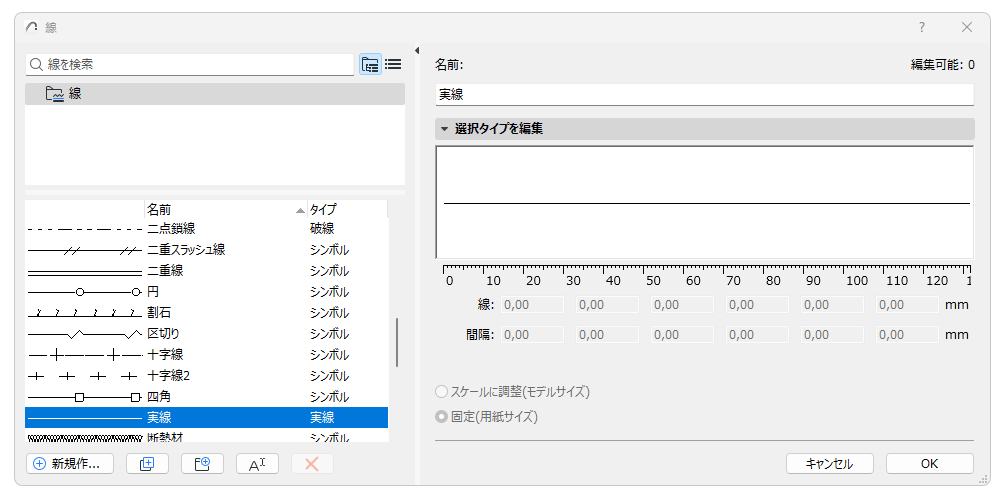

[線]ダイアログ（[オプション]→[属性設定]→[線]）は、標準線（実線、点線、破線など）を変更し、カスタマイズした線を定義するために使用します。

詳細は、「属性ダイアログの使用」を参照してください。

ダイアログの左側から線種を選択し、右側でそのパラメータを編集します。

注: 実線を編集することはできません。

ここに記載のように、線のパラメータを設定します：

極細線（デフォルト）

デフォルトで、全ての線は極細線（1ピクセル幅）で表示されます。

また、[切断線のみ太線]（[表示]→[表示オプション]）を使用すると、全ての切断線が太字（実際のペンの太さに関係なく2ピクセル幅）で表示されます。それ以外の線は全て極細線になります。

実際の太さの線

[実際の太さの線]は[表示]→[表示オプション]で有効にすることができます。各線のペンの太さが、ペンの太さの値（[ペンとカラー]ダイアログボックスで定義）に基づいて表示されます。

画面、プリンタ、またはプロッタにおける線種の出力表現は、以下によって決まります：

[スケールに調整（モデルサイズ）]：線種を全ての出力でモデルと同じスケールで表示します。
注: プロジェクトスケールが線種のスケールと異なっている場合は線種が変形するため、スケールされた線種の編集は行わないでください。
[固定（ペーパーサイズ）]：線種が出力スケールに関係なく、固定サイズで表示、プロットおよび印刷されます。
