画像塗りつぶしの作成

画像塗りつぶしは、作図塗りつぶしまたは表面塗りつぶしの前景として使用できます。

デフォルトテンプレートには画像塗りつぶしが事前定義されていますが、独自に定義することもできます。

画像塗りつぶしの新規作成

  1. [オプション]→[属性設定]→[塗りつぶし]に移動します。
  2. [新規作成]をクリックします。

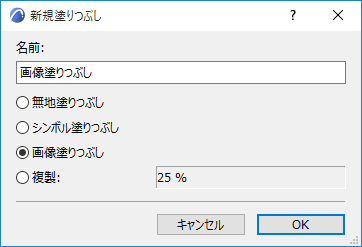

  3. [新規塗りつぶしを追加]ダイアログボックスで、[画像塗りつぶし]を選択します。

  4. [使用状況]パネルで、新しい画像塗りつぶしを[作図塗りつぶし]および/または[表面塗りつぶし]として定義します。

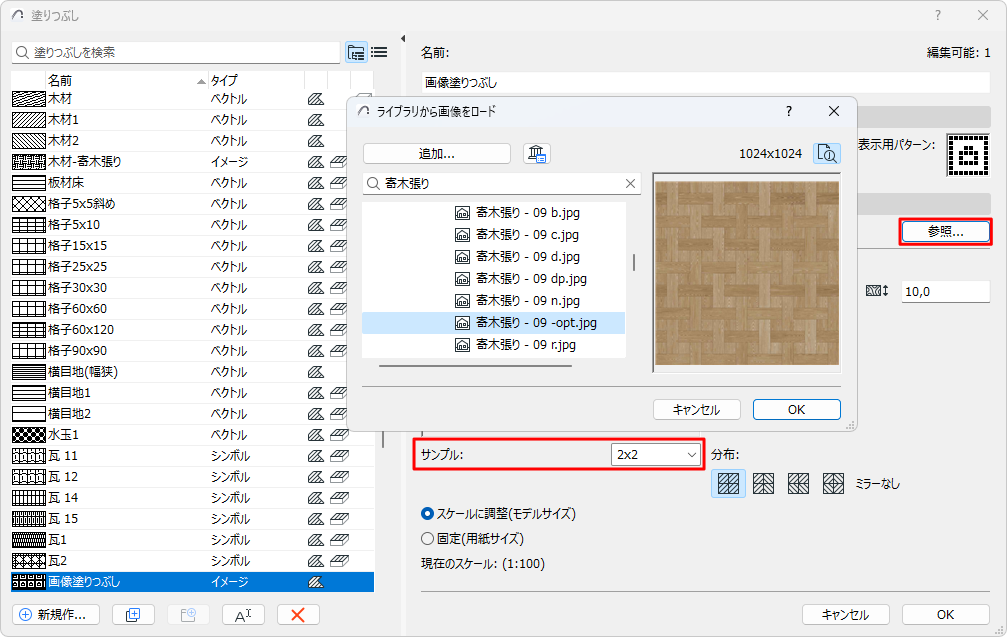

  5. [外観]パネルで[参照]をクリックして、ライブラリディレクトリのダイアログボックスを開きます。目的の画像を選んで、[OK]をクリックしてロードします。
  6. [サンプル]フィールドで、プレビューに表示するテクスチャ単位の数を設定します。

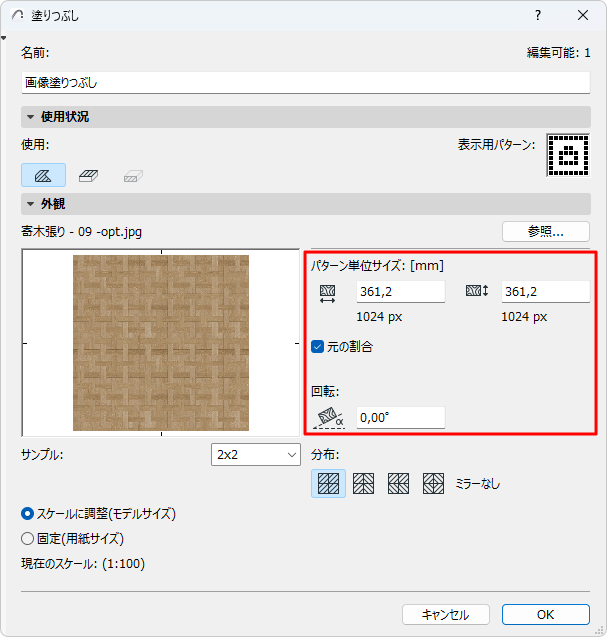

  7. [画像サイズ]コントロールに数値を入力して、画像塗りつぶしのサイズとパターンを細かく調整します。


    [元の割合]：画像のサイズの編集時に画像が歪まないよう、水平および垂直サイズの値をリンクします。

    [回転]：画像パターンを水平から回転させたい場合に角度を入力します。

  8. [分布]手法を選択して、画像塗りつぶし内の繰り返しパターンを設定します。ミラーパターンとして水平、垂直、その両方、またはミラーなしがあります。
  9. 塗りつぶしとプロジェクトスケール間の関係を決定するには、2つのラジオボタンを使用します。

    塗りつぶしのスケール

    • [スケールに調整（モデルサイズ）]：塗りつぶしを全ての出力でモデルと同じスケールで表示します。

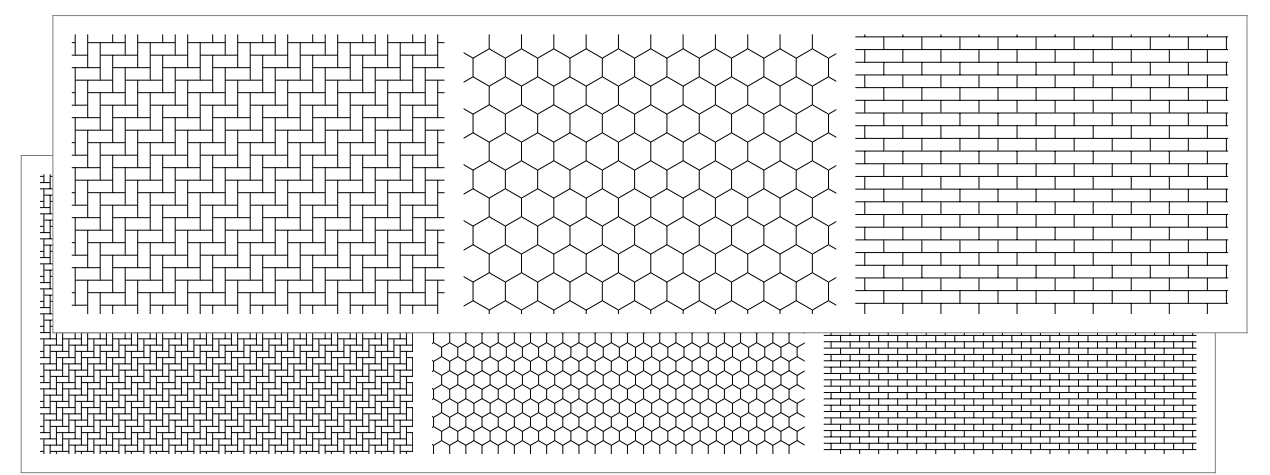

      図 1. スケールに調整
      注: プロジェクトスケールが塗りつぶし種類のスケールと異なっている場合は塗りつぶし種類が変形するため、スケールされた塗りつぶし種類の編集は行わないでください。
    • [固定（ペーパーサイズ）]：現在の塗りつぶし種類の定義が、出力スケールに関係なく、固定サイズで表示、プロットおよび印刷されます。

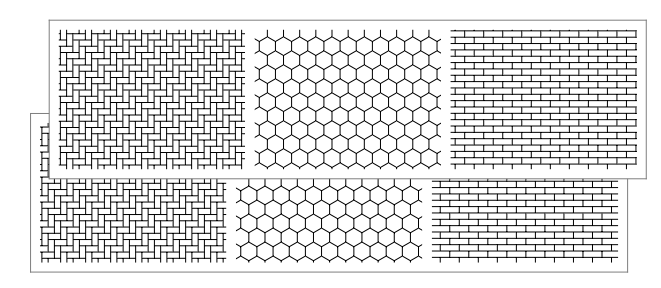

      図 2. 固定
  10. [OK]をクリックして、新規に作成した塗りつぶしをプロジェクト属性として保存します。
