オフセット形状変更の編集

このセクションのトピック

寸法基準点の再割り当て

1つのオフセット寸法への辺の追加/削除

1つのオフセット形状変更への寸法の追加

接続された2つの形状変更

辺または寸法全体の削除

形状変更を削除

形状変更の名前の変更

関連トピック

新規オフセット形状変更の作成 - 例

オフセット形状変更：ヒントとテクニック

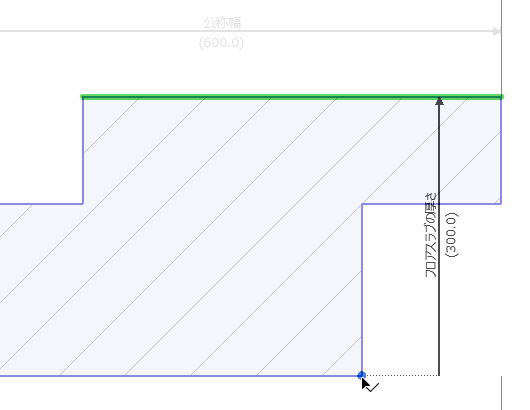

寸法基準点の再割り当て

1. [断面形状編集]で形状変更を有効にします（[断面形状編集]で[オフセット寸法]をクリックするか、断面形状マネージャの形状変更リストで選択します）。

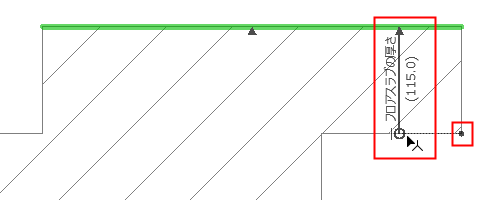

2. フィードバックで辺/ノードの配置基準点を確認します。





3. 再定義する寸法終端をクリックします。
4. 別のノードまたは辺に移動し、クリックして寸法基準点の再割り当てを行います。

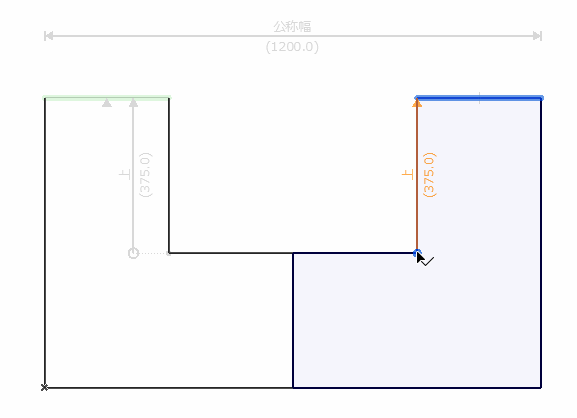

1つのオフセット寸法への辺の追加/削除

複数の辺を単一の寸法にリンクさせることができます。全ての辺が同時にまとめて移動します。

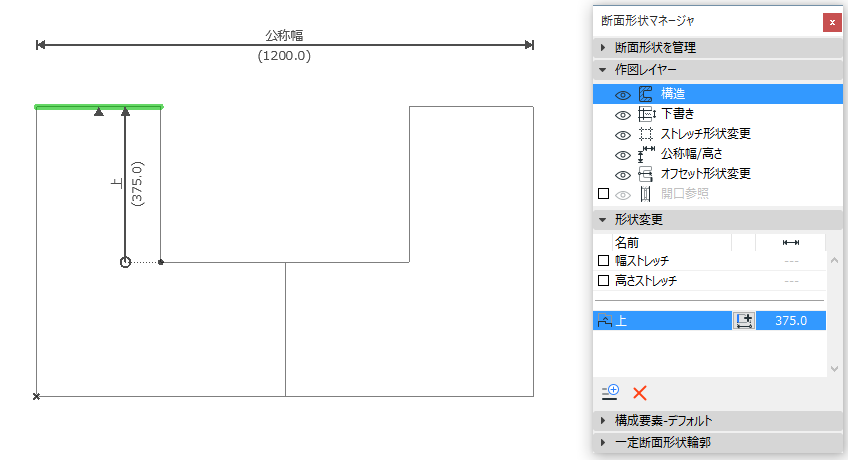

この例では、既存の形状変更の名前は「Top」です。

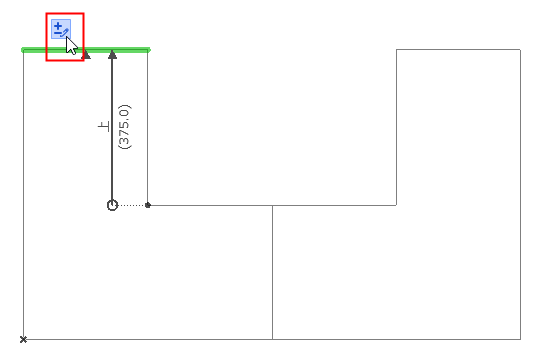

1. [断面形状編集]で、寸法または割り当てたTop形状変更の辺にカーソルを合わせて、グリップを表示します。
2. 表示されたグリップをクリックします（[辺の追加/削除]）。

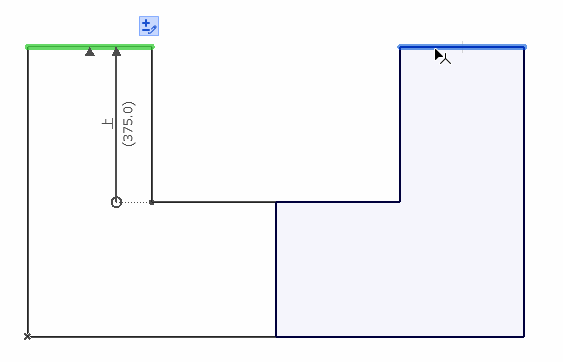

3. カーソルを移動すると、使用可能な辺（最初は黒色で表示されています）が青色で強調表示されます。辺をクリックして選択します。
4. もう1回クリックして方向を定義します。

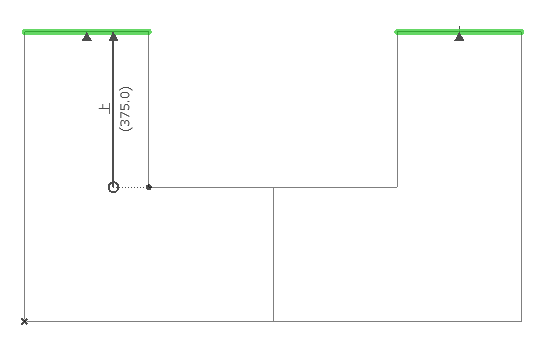

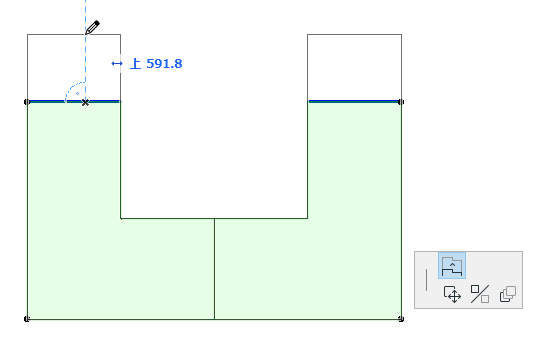

5. 2番目の辺が既存の寸法に追加されます。

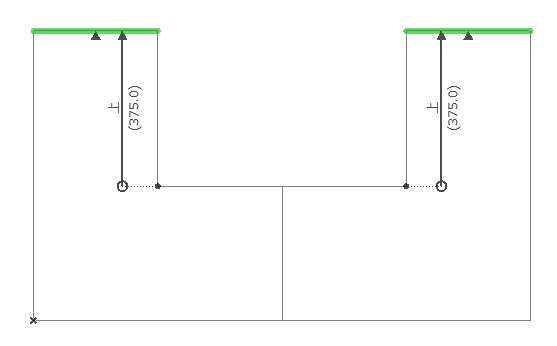

1つのオフセット形状変更への寸法の追加

複数の寸法を同じオフセット形状変更に追加することができます。後続の各寸法は同じ長さになります。これにより、同じ形状変更のさまざまな辺に専用の基準点を持たせることができます。この場合、それらの基準点は他の形状変更によって移動されます。

1. 断面形状マネージャで、既存の形状変更（Top）を選択します。
2. [寸法の追加]アイコンをクリックします。





3. カーソルを移動すると、使用可能な辺および基準点ノードが青色で強調表示されます。辺をクリックして選択し、通常の方法で寸法の基準点を設定します。寸法の長さは、形状変更で定義されている既存の長さと同じです（最初の寸法で設定した長さ）。



4. これにより、単一の形状変更で、基準点が異なる2つの辺を制御できます。

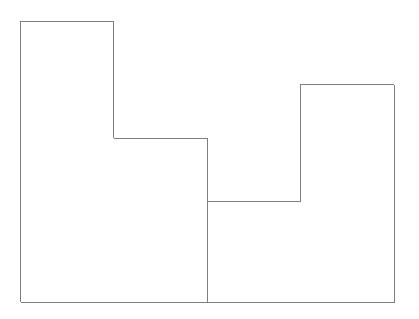

接続された2つの形状変更

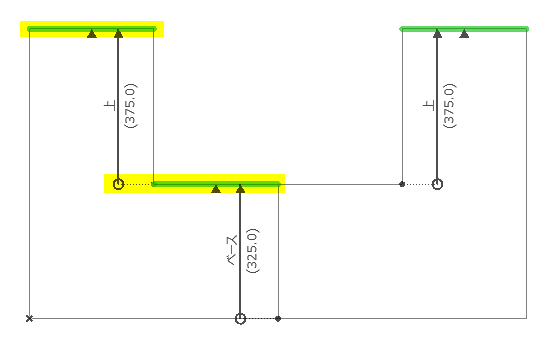

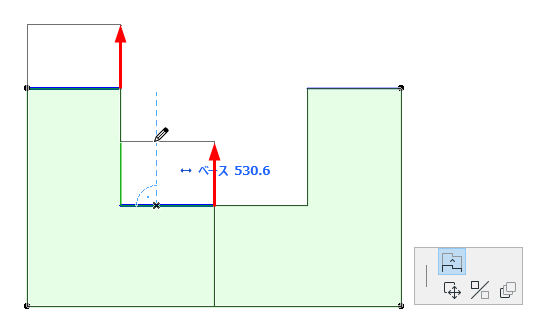

この例では、左側の「Top」オフセット寸法の基準点が別の形状変更（Base）の辺に設定されています。右側の「Top」寸法には独自の基準点が設定されています。

基準点を移動すると、その寸法も移動します。この場合、Baseがオフセットされると、左側のTopの寸法（基準点はBaseに設定）も移動します。

ただし、右側のTopの辺の位置は変わりません。これは基準点が移動しなかったためです。

辺または寸法全体の削除

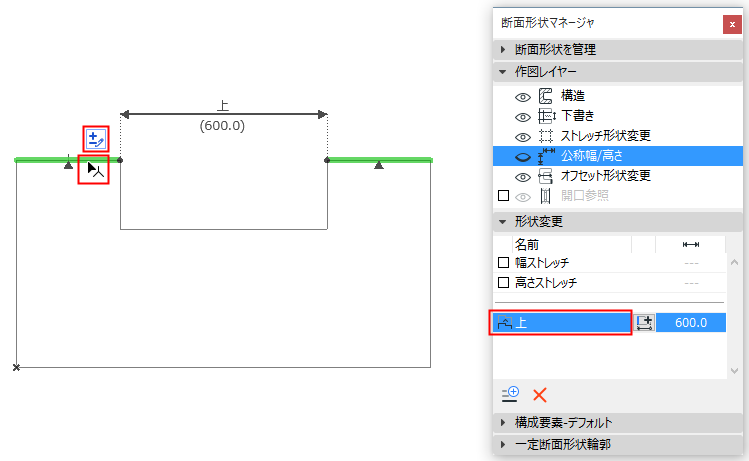

1. 断面形状マネージャで、編集する形状変更を有効化するか、またはグレーのオフセット寸法をクリックして有効化して選択します。
2. [断面形状編集]で、辺または寸法にカーソルを合わせます。
3. 表示されたグリップをクリックします（[辺の追加/削除]）。

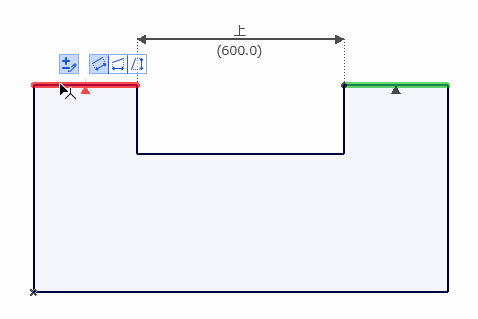

4. 辺の上にカーソルを合わせると辺の表示が赤色に変化します。これをクリックして削除します。





辺が削除されます。

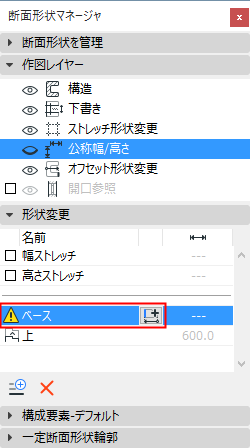

この辺または寸法にカーソルを合わせると、寸法全体および辺が赤色で強調表示されます。形状変更の全ての寸法を削除すると、断面形状マネージャでその形状変更に警告通知が表示されます。

必要に応じて、[オフセットの寸法を追加]をクリックしてその形状変更の新しい寸法を作成し、辺を割り当てます。

形状変更を削除

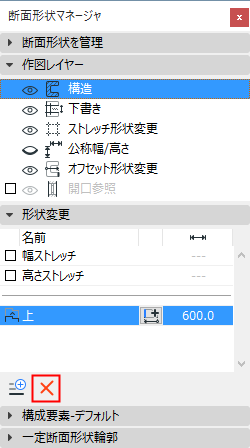

1. 断面形状マネージャで、削除する形状変更を選択します。
2. [削除]をクリックします。

形状変更の全てのオフセット寸法および割り当てられている辺が削除されます。

形状変更の名前の変更

形状変更リストで、編集する名前をダブルクリックします。
