スナップ点の条件

要素の作図中に使用される一時ベクトルにスナップ点を表示できます。この方法は、制御ボックス内の相対組み立て法アイコンの中のスナップ点の条件アイコン、または作図ツールバーで有効にできます。

「制御ボックス」を参照してください。

次の例では、他の2つの壁の2つの端点を結ぶ距離の4分の1の位置を始点として、壁を作図します。

1. スナップ点の設定から「分割」を選択します。
2. [スナップ点の値を設定]で分割数に4を入力します。





3. グリッドスナップが無効になっていることを確認します（[表示]→[グリッドスナップ]がオフ）。
4. 壁ツールを起動します。

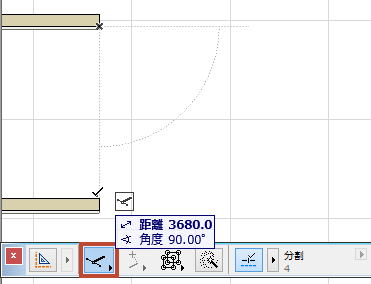

5. 制御ボックスのスナップ点の条件アイコンを選択し、クリックして有効にします。
6. 壁の端点間に基準ベクトルを描画します。





7. ベクトルに沿って、4分割の位置をスナップ点として、利用できるようになります。

   目的の位置をクリックして、新しい壁の描画を開始します。
