単純な押出アーチ構造：平面図に垂直

この方法は、アーチ構造のシェル断面形状を配置し、上下（平面図に対して垂直）に押し出す場合に使用します。

ここではシェルの断面形状は常に半円（アーチ構造）です（断面形状は後から編集できます）。

平面図の場合：

1. シェルツールを有効にして、押出図形作成法と[組み立て法：簡略]を選択します。





2. シェルを配置する場所をダブルクリックします（一時的な断面形状が表示されます）。この基準高さは、シェルの設定で設定した値に応じて異なります。

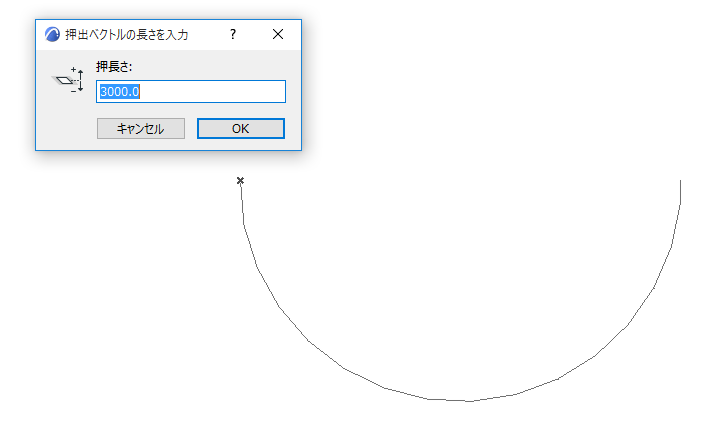

3. ダイアログボックスが表示されたら、シェルの押出の長さを入力します。正の値を入力すると、シェルが上（こちら側）に押し出されます。負の値を入力すると、こちらから離れる方向にベクトルが作成されます。[OK]をクリックして、ダイアログボックスを閉じます。





4. カーソルを移動してシェルの位置を定義し、クリックして断面形状の幅を定義します。

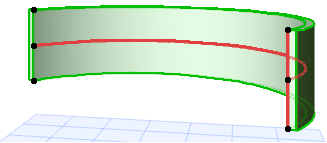

5. シェルの完成です。
