ルールシェル：テニスコートシェル

テニスコートスタジアムの上にシェルを作成します。

1. テニスコートオブジェクトを配置します。

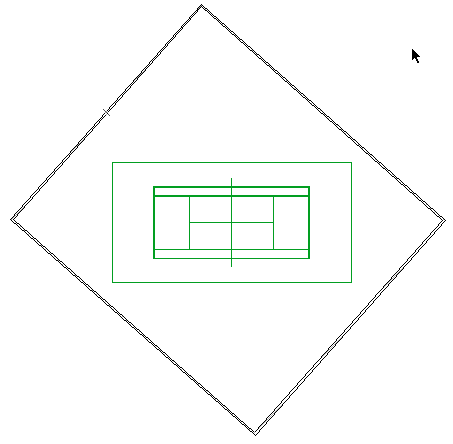

2. スタジアムの周囲に45度の角度で長方形を描画します。この壁はルールシェルの断面形状の基準となります（後で削除します）。





上にルールシェルを配置します。

1. 3Dウィンドウに移動し、シェルツールを有効にして、ルール図形作成法と[組み立て法：詳細]を選択します。

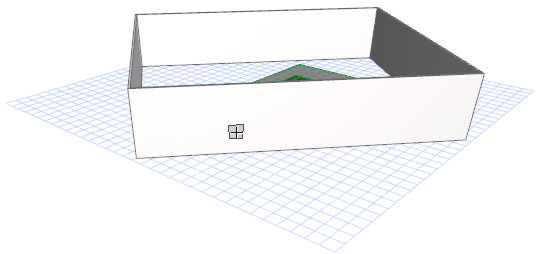

2. 壁の外側の面をクリックして、壁長方形の1面に1番目の入力平面を定義します。

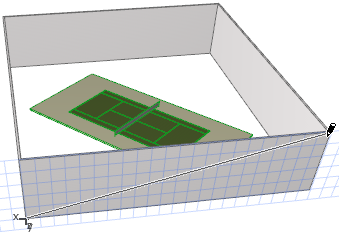

3. 上部コーナーからもう一方のコーナーに線を描画し、ダブルクリックして1番目の断面形状を作成します。これは以下に示すように対角線になります。





4. 3Dウィンドウで、反対側の壁が手前になるようにビューを回転させます。この反対側の壁の外側の面をクリックして、2番目の入力平面を定義します。

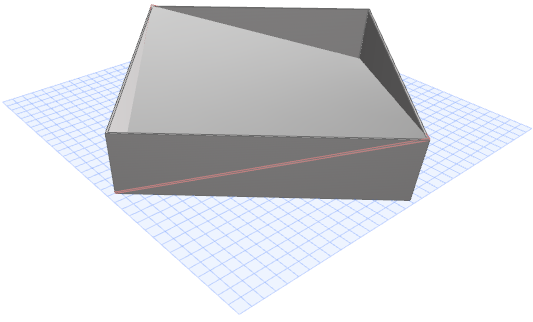

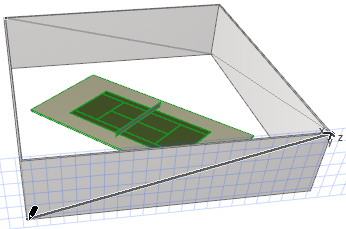

5. この平面に2番目の断面形状を描画し、フィードバックでルールシェルの形を確認します。この場合は、対角線を描画します。ダブルクリックして描画を終了します。





最初のシェルが完成しました。

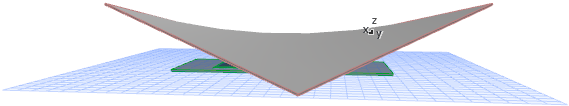

壁長方形を削除すると、結果を確認できます。

次に、シェル輪郭線を定義します。

1. 平面図に移動します。

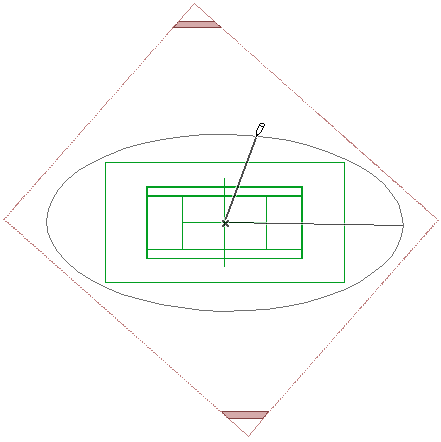

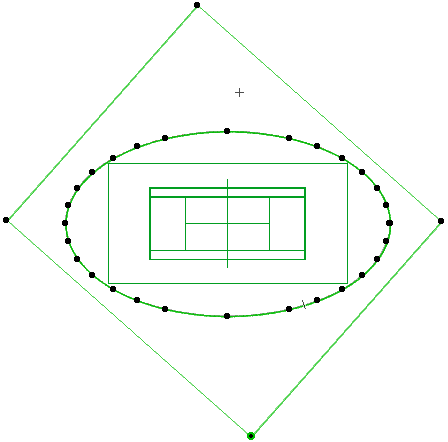

2. 円ツールを使用して、スタジアムの屋根の形状に使用する楕円を描画します。

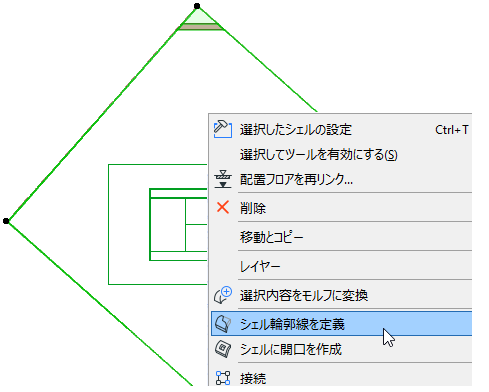

3. シェルを選択します。コンテキストメニューから[シェル輪郭線を定義]を選択します。





4. マジックワンドを使用し（スペースキーを押します）、楕円をクリックして楕円形のシェル輪郭線を定義します（楕円要素は後で削除できます）。

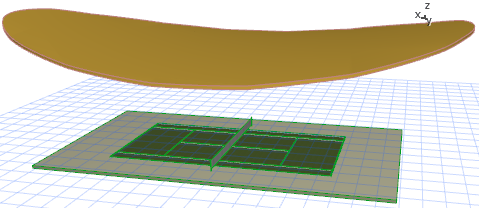

5. 3Dで確認します。
6. 必要に応じてスタジアムの周囲に壁を配置し、シェルに合わせてこの壁を切り取ります。
