シェル輪郭線を定義

上図のようなルールシェルを配置した場合を考えます。

輪郭線を定義することで、シェルを目的の形状に切り取ることができます。

1. 平面図または断面図ウィンドウに移動します。
2. シェルを選択します。

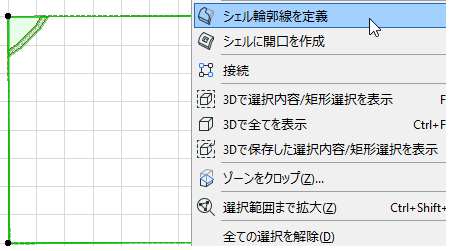

3. コンテキストメニューから[シェル輪郭線を定義]を選択します。

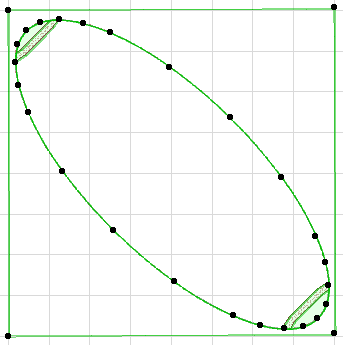

4. 目的のポリゴン（ここでは楕円）を描画します（あるいは既存ポリゴンでマジックワンドを使用します）。
5. クリックしてポリゴンを閉じます。シェルの切り取りが実行されます。









   「シェルの輪郭ポリゴンを編集する」も参照してください。
