メッシュポイントの高さを編集する

1. メッシュを選択します。
2. メッシュツールが有効な状態でメッシュポイントをクリックし、ペットパレットを起動します。





3. ペットパレットから[メッシュポイントを高度変更]コマンドを選択します。

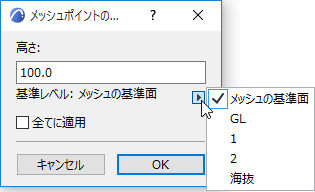

   平面図の場合は、 [メッシュポイントの高さ]ダイアログボックスが開きます。





4. テキストフィールドに新規の高さの値を入力します。

[全てに適用]ボックスをオンにすると、メッシュの全ての節点がこの新規の高さに設定されます。

1つの点の高さだけを変更しても、隣接した他の点の高さには影響しません。

テキストフィールドの下の矢印をクリックするとポップアップメニューが開き、変更した高さの基準レベルを選択できます。
