メッシュ内に穴を作成する

  1. 既存のメッシュを選択します。
  2. メッシュツールを使用して、メッシュポリゴン内に全体が収まる閉じたポリゴンを描画します。
  3. [新規メッシュポイント]ダイアログボックスが開きます。

  4. [穴を作成]ラジオボタンを選択します。
  5. ドロップダウンメニューからオプションを選択し、新しく作成した点と既存の点の関係を定義します。

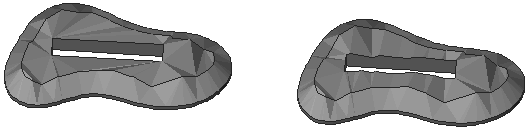

    • [表面適合なし]：メッシュの勾配をメッシュの基準面の高さに接続します。

    • [ユーザーの尾根に適合]または[全ての尾根に適合]：勾配がメッシュの下部に接続されないため、建築物を掘削場所に正確に配置できます。
