断面図でのゾーンの表示

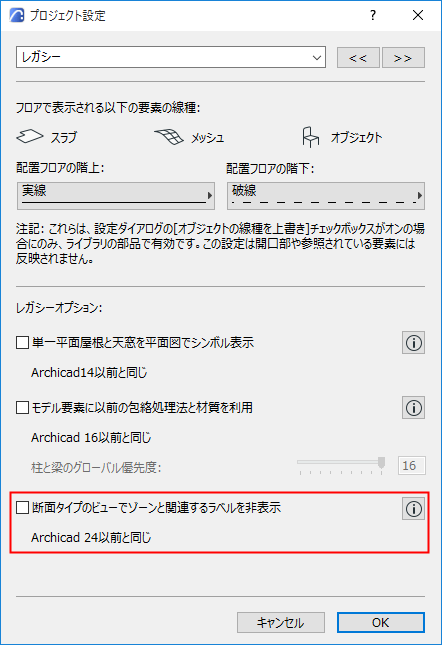

ゾーン表示ロジックの更新:[オプション]→[プロジェクト設定]→[レガシー]でチェックボックスをオフにしていることを確認してください。

Archicad 25以前で開始したプロジェクトを開くと、このチェックボックスはデフォルトでオンに切り替わります。

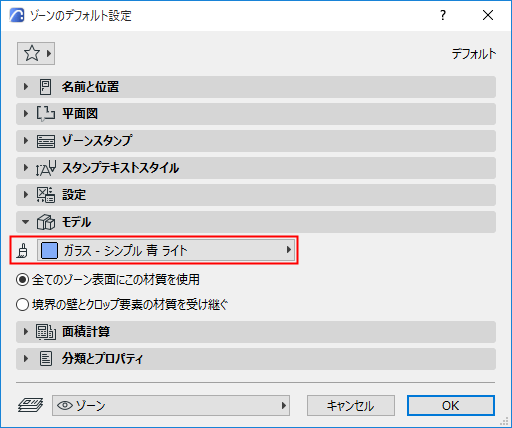

ゾーンのデフォルト表示

断面図に切断ゾーンがある場合、その材質透過率に50以上の値を設定すると、これを完全に透過させることができます。

透過率パラメータが49以下の場合、ゾーンは不透過になります。

透過ゾーンでは、オブジェクトの輪郭は表示されますが、オブジェクトのカラーは反映されません。

投影ゾーンがある場合（例えば、立面図や3Dビューなどで）、材質透過率パラメータを使用してその透過を調整できます。

0より大きい値を設定するとゾーンは透過になりますが、透過のレベルは透過値によって異なります（透過値が大きいほどゾーンの透過度は高くなります）。
