カーテンウォールスキームの設定

このセクションのトピック

プレビューウィンドウでパターンを表示/編集

プレビューウィンドウでフレームまたはパネルを選択

フレームまたはパネルクラスを設定

パネルサイズを編集

行または列を追加/削除

スキーム幅/高さ

交差フレームを追加

パターンを削除

プレビューウィンドウでパターンを表示/編集

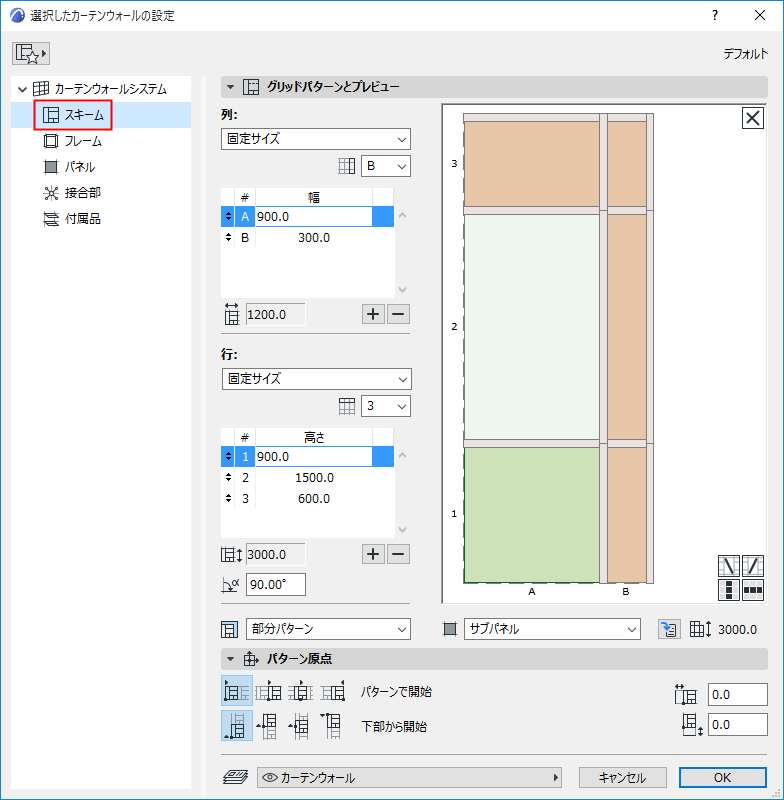

プレビューウィンドウには、フレームとパネルで構成される1単位のカーテンウォールパターンが表示されます。表示されるパターンをプロジェクトに配置すると、カーテンウォール境界内で水平および垂直方向に繰り返されます。

詳細および例については、「スキームの設定でグリッドパターンを設定」を参照してください。

グリッドパターンの正確な始点および繰り返しのロジックは、このスキームの設定ダイアログの[パターン原点]パネルで定義します。

プレビューウィンドウでフレームまたはパネルを選択

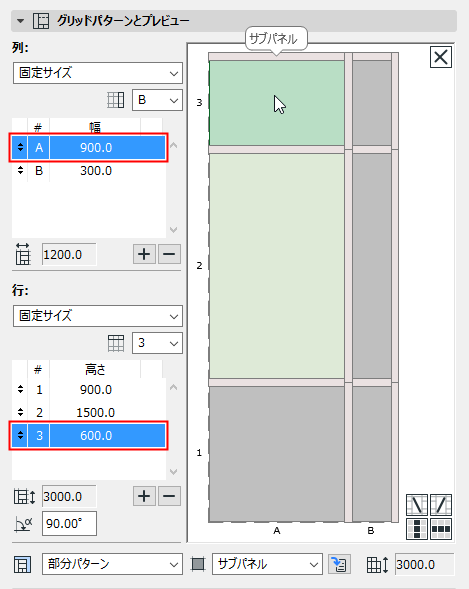

プレビューの任意のフレームまたはパネルをクリックします。クリックした項目が強調表示され、タグにその項目のクラス（例：サブパネル）が表示されます。

選択したパネルについて、列と行の位置も左側に強調表示されます。

この例では、選択したパネルはサブクラスです。パネルの配置は列A、行3です。

• プレビューの項目の複数選択を行うには、Shiftキーを押しながら項目をクリックします（フレームまたはパネルクラスの修正時）。この場合、最初に選択した項目が左側に強調表示されます。

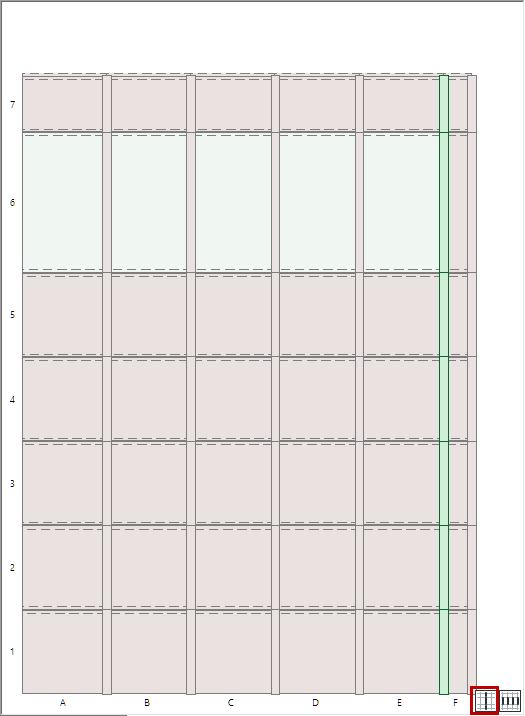

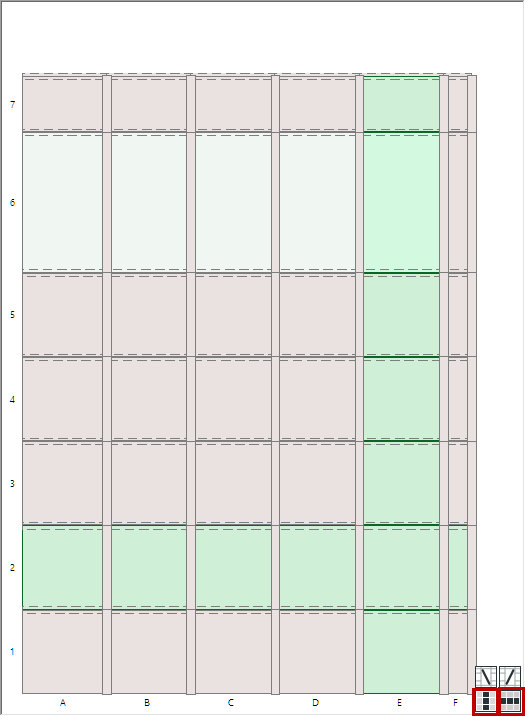

• 右下にあるショートカットの複数選択ボタンを使用すると、選択した項目と同じ列（縦）/同じ行（横）のフレームまたはパネルを全て選択できます。



  ショートカット：パネルおよびフレームを複数選択

フレームまたはパネルクラスを設定

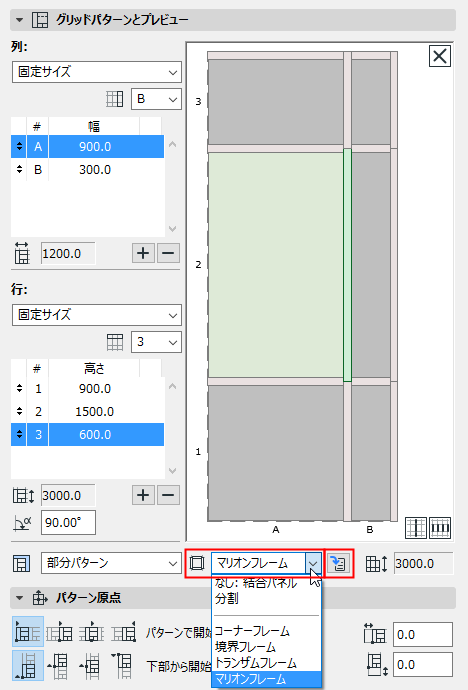

必要に応じて、プレビューの下にあるポップアップを使用して、選択したパネルまたはフレームのクラスを変更します。

パネルおよびフレームクラスは、カーテンウォールの設定の該当ページ（フレーム/パネル）で定義します（必要に応じて新しいクラスも定義できます）。

ここから該当ページにアクセスするには、「設定に移動」ボタンをクリックします。

パネルサイズを編集

選択したパネルの厚さと高さの値を入力します。それに応じて、プレビュー画像がどのように変更されるかを確認してください。

行または列を追加/削除

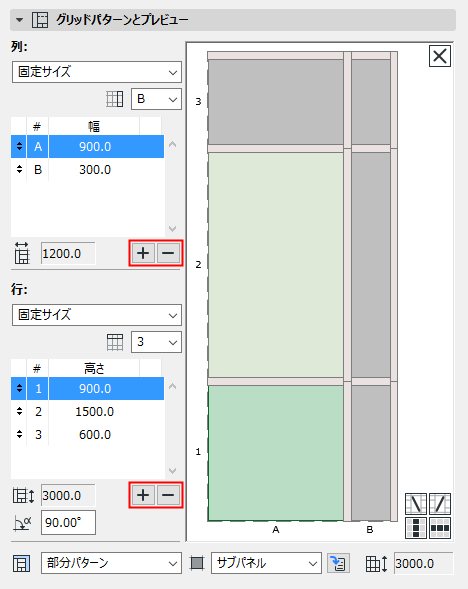

パネルの新しい列/行を作成するか、または選択した列/行を削除するには、プラス/マイナス符号をクリックします。

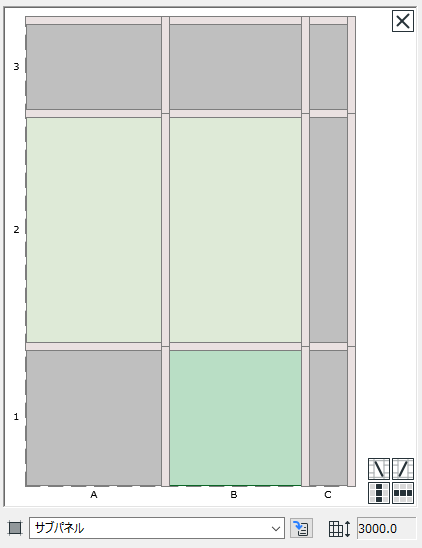

新しい列/行は現在選択している列/行の複製であり、その列/行の前に挿入されます。

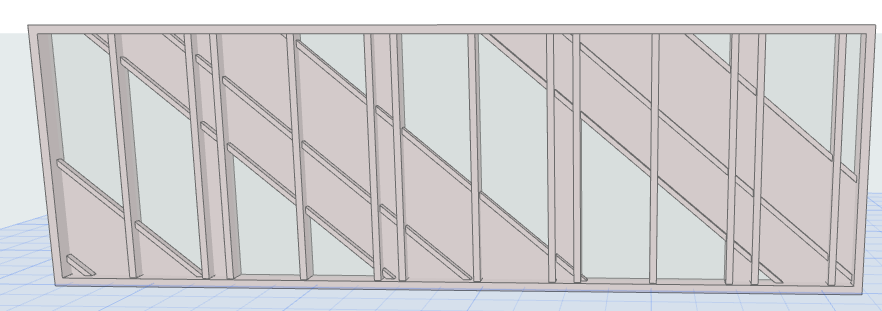

回転

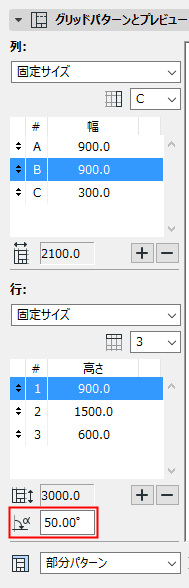

列を基準としたパネルの行の回転値を入力します。

スキーム幅/高さ

この値は、スキームグリッドパターンの幅および高さを示します。配置したカーテンウォールでは、最終的な幅と高さに応じて、このスキームパターンが必要な回数だけ繰り返されます。この繰り返しロジックは[パターン原点]パネルで定義します。

詳細および例については、「スキームの設定でグリッドパターンを設定」を参照してください。

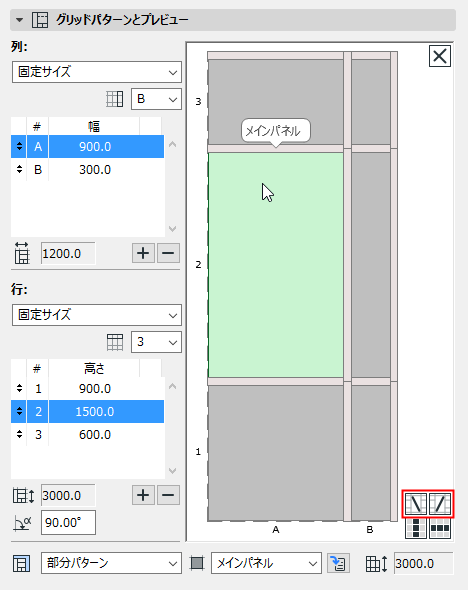

交差フレームを追加

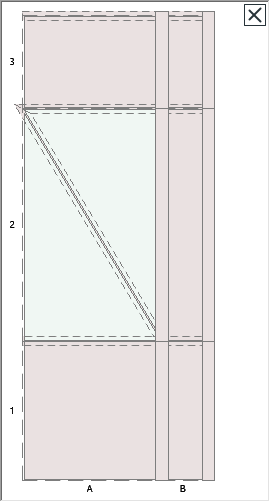

1. スキームプレビューでパネルをクリックします。
2. 交差フレームアイコンをクリックして追加します。

   制限事項：1つのパターンセルに使用できるのは、1つの対角線フレームのみです。



パターンを削除

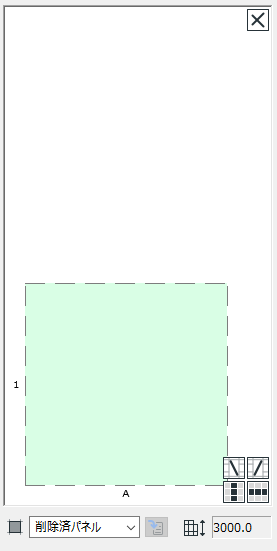

プレビューウィンドウの上隅にある[X]ボタンをクリックすると、全てのフレームおよびパネルが削除されます。したがって、カーテンウォールの境界は空になります。
