グリッドパターンをグラフィカルに作成

このワークフローを使用して、3Dまたは断面図タイプのウィンドウでカーテンウォールのカスタムグリッドパターンをグラフィカルに作成します（編集モードを使用）。

注: カーテンウォールスキームの設定でパターンを事前に定義してから、カーテンウォールを配置することもできます。「 スキームの設定でグリッドパターンを設定 」を参照してください。

スキームグリッドにフレーム/パネルの任意のパターンで、フレームおよびパネルを配置します。次に、パターンボックスを有効化して、パターンの範囲を定義します。パターンは、カーテンウォール分節内で自動的に繰り返されます。

以下に詳細なワークフローを示します。

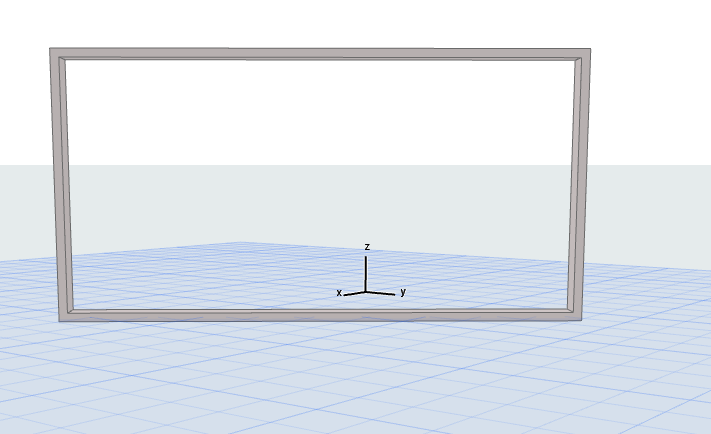

フレームもパネルもない新しいカーテンウォールを配置します。
- カーテンウォールのスキームお気に入りとして「空」または「空グリッド」を使用します（曲線カーテンウォールの場合は「空グリッド」を使用します）。
あるいは、断面図ビューでカーテンウォール境界を描画します。
3Dウィンドウまたは断面図ビューから、カーテンウォールを編集モードで開きます。

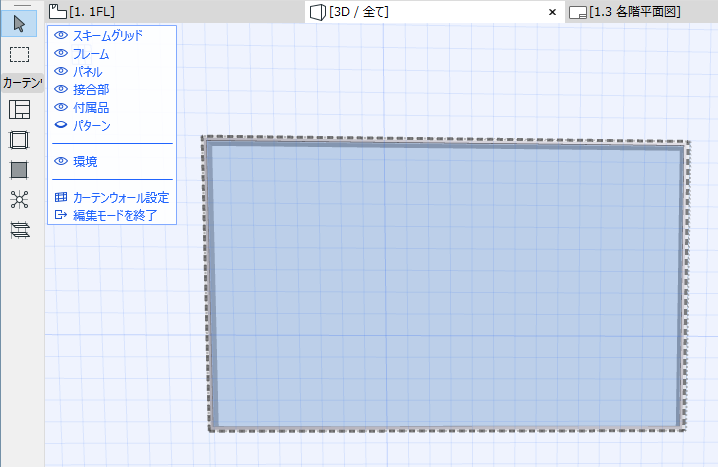

編集モードの表示メニューで、スキームグリッドを可視に設定します。
フレームツールおよびパネルツールを使用してフレームを描画し、境界内の任意の場所に任意のパターンでパネルを配置します（パネルを配置するには、パネルツールを起動してフレームの内部をクリックします）。
仮フレームに関する注記

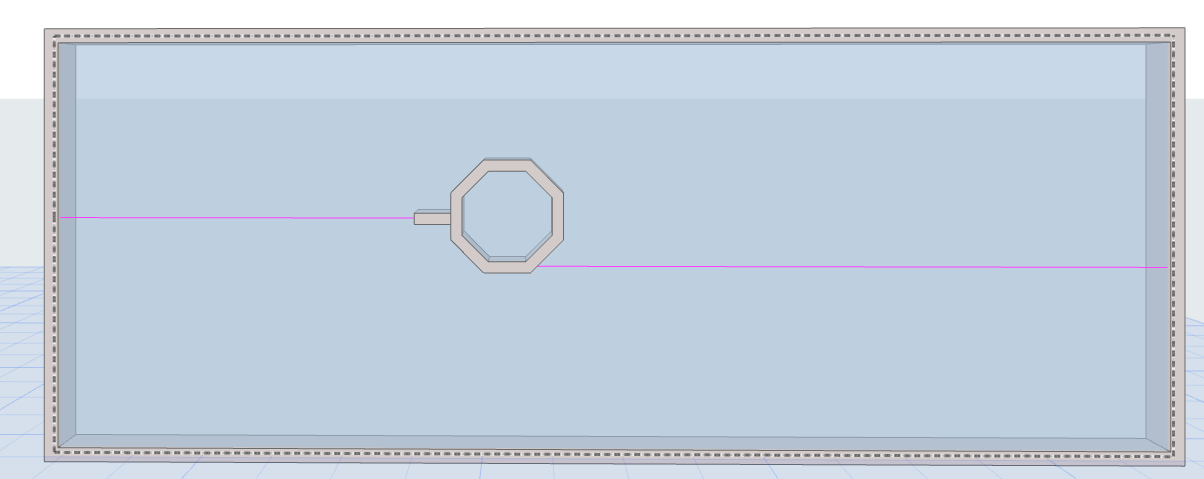

全てのフレームの両端を別のフレームに接続する必要があります。片側の端が別のフレームに接続していないフレームを配置すると、自動的に仮フレームが配置されます（下図を参照）。

仮フレームは、そのフレームを別のフレームに接続すると表示されなくなります。フレームが未接続の状態であるかぎり、仮フレームは保持され、分割フレームとして機能します。隣接するパネルはこの分割フレームで分割されます。

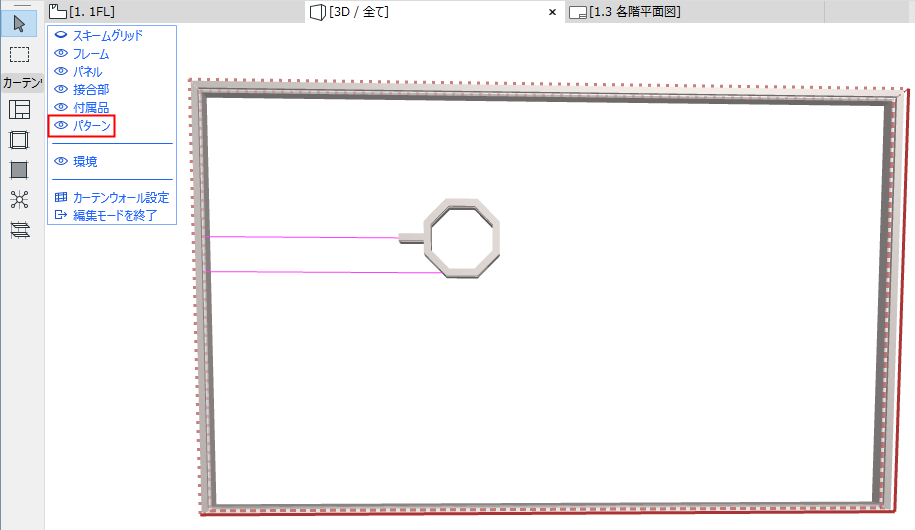

編集モードの表示メニューの[パターン]項目をクリックしてパターンを表示します。編集可能な赤色のパターンボックスが、カーテンウォールに表示されます。

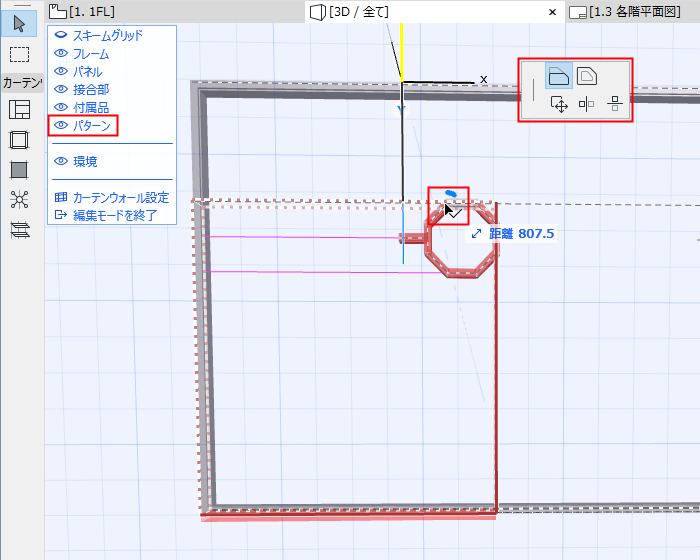

矢印ツールを使用して、パターンボックスの辺を選択してドラッグし（ペットパレットの編集コマンドを使用）、パターンを繰り返す範囲を定義します。
パターンボックスの辺をフレームのノードにスナップします。パターンボックス内のフレームおよびパネルは、スキームグリッドパターンを構成します。

Note:
- パターンボックスを簡単にスナップするには、モデル表示オプションセットを使用して、カーテンウォール構成要素をスキーム表示または簡略表示、あるいは軸のみの表示（フレーム）に設定します。
- パターンボックスが表示されていても、そのままカーテンウォール構成要素の編集を続行できます。
- 複数分節のカーテンウォールの場合、編集モードでは、パターンボックスは1度に1つの分節に使用されます。別の分節の上にカーソルを移動しても、パターンボックスは現在の分節に移動します。ただし、パターンを終了すると、1回のクリック操作でそのパターンを全ての分節に適用できます（下記を参照）。

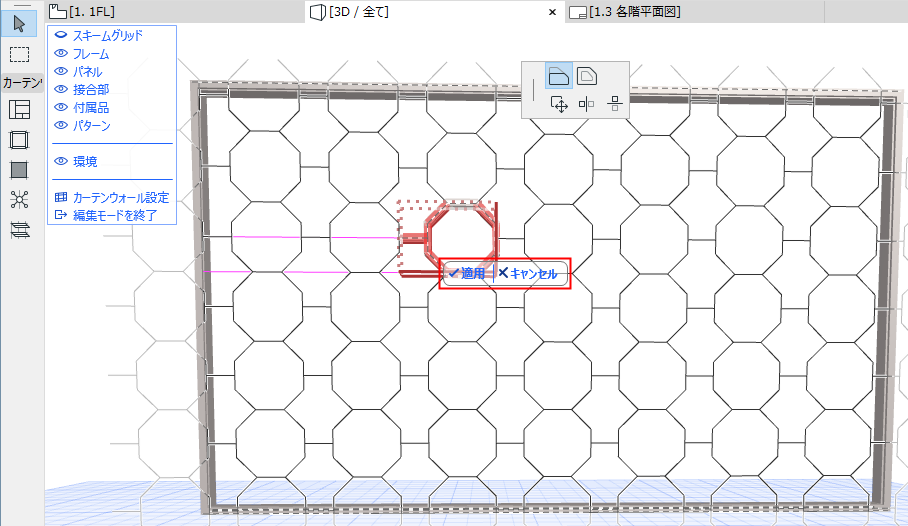

パターンボックスで目的のパターンを囲み、[適用]をクリックします。

複数分節のカーテンウォールの場合、このパターンを全ての分節に適用できます。

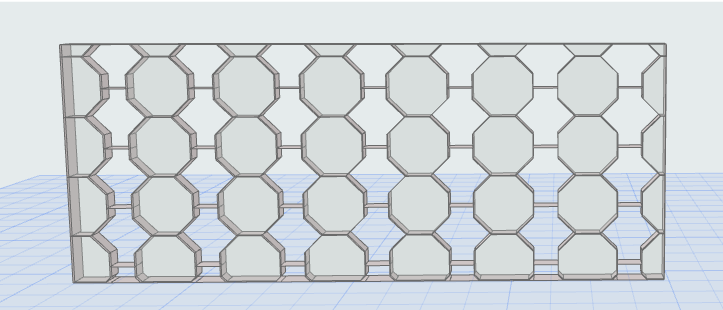

これで、パターンはカーテンウォール分節（またはカーテンウォール全体）で繰り返されます。

カーテンウォールのパターンボックス

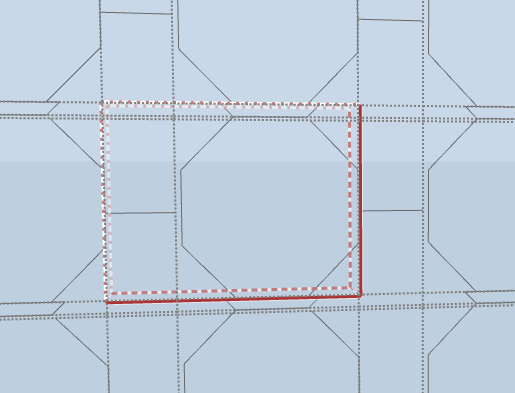

パターンボックスは各2辺ずつ実線と点線で表示されます。

パターンボックスの実線と一致するフレームは繰り返され、点線と一致するフレームは破棄されます（これは、パターンボックスに設定が異なるフレームが含まれる場合に適用されます）。
