平面図でのカーテンウォールの作成

  1. カーテンウォールツールを起動します。
  2. 情報ボックスからポリラインの単一図形作成法を選択します。

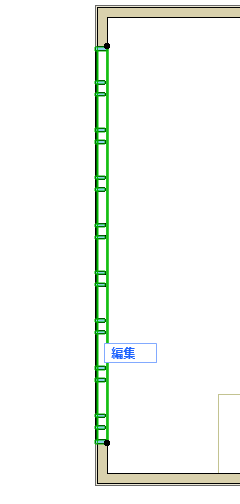

  3. カーテンウォールの長さを表す基準線を描画します。
    注: スキームのグリッドパターンが固定サイズの場合、参照フィードバックおよび鉛筆アイコン/スナップ点により、次のパターン分節が完了する場所が示されます。


  4. クリックして、基準線の入力を終了します。

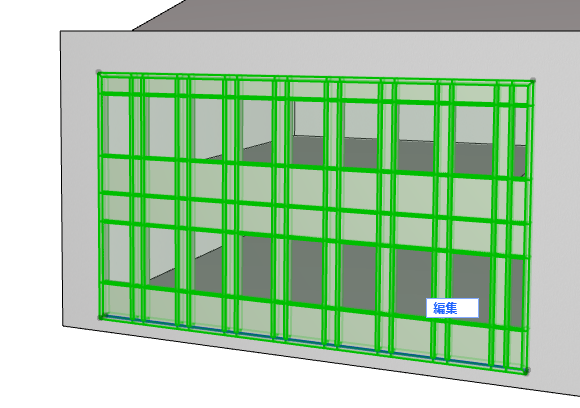

  5. 3Dウィンドウで結果を確認します。



連続カーテンウォール

連続図形作成法を使用して、複数分節のカーテンウォールを作成します。基準線はポリラインです。


  • 分節ごとに、個別のパターンを持つ独立したスキームを設定できます（編集モード）。
  • フレームは常に、2つの隣接する分節の接合場所に配置されます。このフレームは削除できません（必要であれば、編集モードでフレームを選択し、フレーム設定のタイプを調節して、タイプを不可視に設定できます）。
